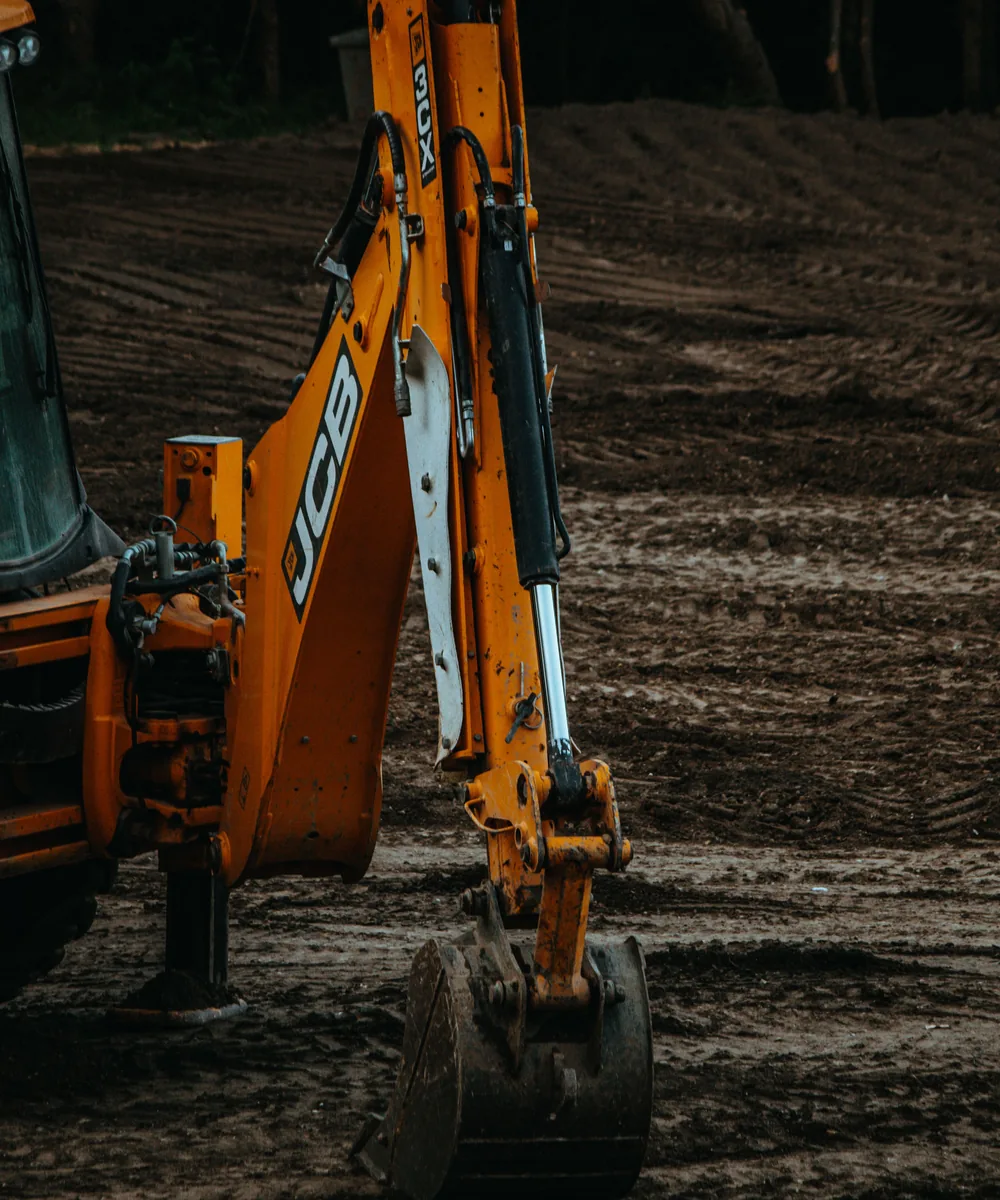

GUÍA DE IMPLEMENTO INDIVIDUAL

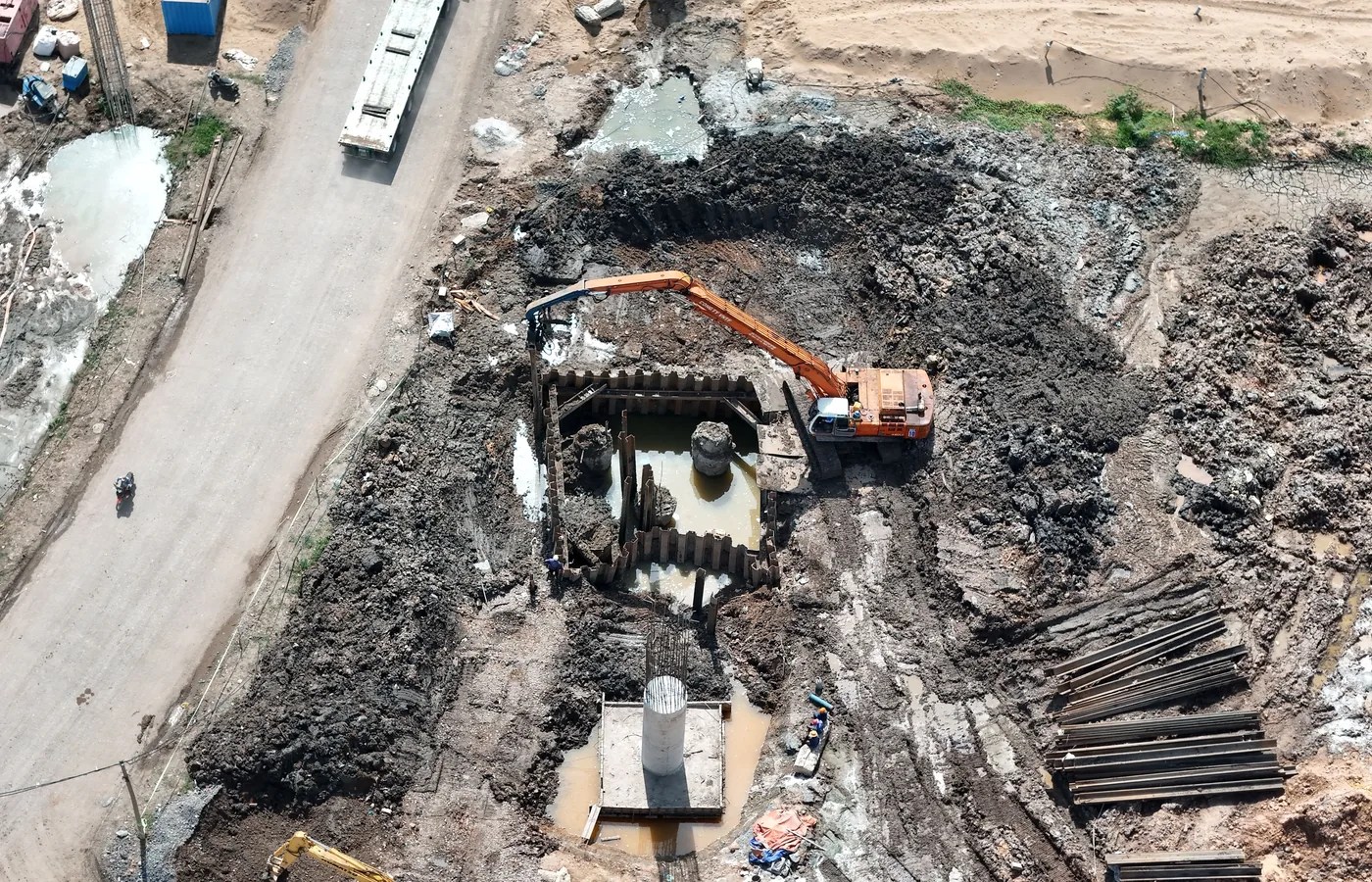

Cucharones de zanja
Tipos, anchura y profundidad, compatibilidad con la máquina portadora, condiciones del terreno, dientes, protección contra el desgaste, aplicaciones y mantenimiento.
Un cucharón de zanja está diseñado para producir una excavación estrecha y controlada con menos material innecesario que un cucharón de uso general. La elección correcta depende del perfil de zanja requerido, la resistencia del suelo, el tamaño de la máquina, la geometría del acoplador y la carga generada por el material.
EMPEZAR POR EL TRABAJO
Seleccionar el perfil de la zanja antes que el cucharón
El punto de partida más útil es la zanja que debe producirse, no el cucharón más grande que pueda llevar la excavadora. La anchura, profundidad, forma del fondo y holgura alrededor del servicio instalado determinan qué geometría de cucharón es práctica.
PASO 1
Definir la zanja
Registre la anchura de fondo requerida, la forma de las paredes, la profundidad de trabajo y la holgura alrededor de tuberías, cables, conductos, piedra de drenaje o encofrado.
PASO 2
Evaluar el terreno
El suelo suelto, la arcilla pegajosa, el relleno mixto, las heladas y la roca fracturada exigen características muy diferentes de penetración, forma de carcasa, dientes y protección contra el desgaste.
PASO 3
Adaptar la máquina portadora
Compruebe la clase de máquina, el acoplador, la geometría de pasadores, el peso del cucharón, la holgura del varillaje, la fuerza de excavación, la estabilidad y los límites de implementos del fabricante.
PASO 4
Planificar la operación
Tenga en cuenta el acceso a la obra, la entibación, la colocación del material excavado, la visibilidad, los servicios subterráneos y las herramientas necesarias para la cama y la limpieza final.
FUNCIÓN
¿Qué es un cucharón de zanja?
Un cucharón de zanja es más estrecho que un cucharón de excavación típico y está diseñado para excavar un canal definido. Su finalidad no es solo retirar tierra: debe crear la zanja requerida con holgura lateral controlable, un perfil de fondo útil y la menor sobreexcavación razonablemente posible.
El cucharón suele tener una carcasa profunda y estrecha y un sistema de corte elegido para el terreno previsto. Algunas versiones utilizan un filo recto y otras dientes para mejorar la penetración. Pueden añadirse cortadores laterales, placas de talón y material de desgaste adicional cuando la abrasión o los impactos son elevados.
- Corte más estrecho: Reduce el volumen de material excavado y relleno importado en comparación con un cucharón de uso general más ancho.
- Perfil más profundo: Permite una carga eficiente en una zanja confinada, siempre que el material pueda desprenderse de la carcasa.
- Fondo específico para la tarea: Se pueden seleccionar perfiles planos, redondeados, cónicos o en V según el servicio o la forma de drenaje prevista.
- Montaje específico de la máquina portadora: La interfaz de acoplador o montaje directo por pasadores cambia la posición del cucharón, la geometría de arranque y las holguras.
FAMILIAS DE CUCHARONES
Principales tipos de cucharones de zanja
Los nombres varían entre fabricantes y regiones, pero los siguientes grupos funcionales cubren la mayoría de trabajos de zanja. La clase de servicio y las dimensiones deben confirmarse para la máquina portadora y el terreno concretos.
TIPO 1
Cucharón estrecho para servicios
Un cucharón estrecho para cables, conductos, riego y pequeñas zanjas de servicios. La principal ventaja es un menor volumen de excavación donde el espacio de trabajo es limitado.
TIPO 2
Cucharón de zanja estándar
Un cucharón de zanja general con suficiente anchura para drenaje, tuberías y servicios de cimentación habituales. Equilibra penetración, capacidad y descarga de material.
TIPO 3
Cucharón de zanja de servicio pesado
Una versión reforzada para terreno compactado, relleno mixto y producción sostenida. Puede utilizar esquinas más resistentes, zonas de desgaste más gruesas y herramientas de contacto con el suelo más robustas.
TIPO 4
Cucharón para cables o de perfil profundo
Una carcasa larga y estrecha para cortes profundos y restringidos. Compruebe cuidadosamente la descarga de material porque el suelo pegajoso puede formar puentes dentro de un perfil estrecho.
TIPO 5
Cucharón de zanja en V
Forma un canal inclinado o en V en una sola pasada. Se considera habitualmente para drenaje y gestión de agua cuando importa la sección transversal terminada.
TIPO 6
Cucharón de zanja para hielo o roca
Un perfil compacto reforzado con dientes agresivos para terreno duro. No sustituye el ripado o martilleo cuando el material supera el servicio previsto del cucharón.
ANCHURA, PROFUNDIDAD Y CARGA
Dimensionar el cucharón según la zanja terminada
Un cucharón demasiado ancho genera excavación, cama y reposición innecesarias. Uno demasiado estrecho puede no dejar espacio práctico para instalación, compactación, inspección o acceso seguro. Utilice conjuntamente los requisitos del proyecto y los límites de la máquina.
Anchura
Empiece por la dimensión exterior del servicio o estructura y añada la holgura de trabajo especificada. Incluya acoplamientos, campanas de tubería, equipos de unión, herramientas de compactación y cualquier entibación que ocupe espacio.
Profundidad y alcance
Confirme que la excavadora puede alcanzar el fondo requerido permaneciendo estable y correctamente posicionada. La altura del cucharón, la longitud del acoplador y la geometría de rotación influyen en el alcance práctico de excavación.
Peso cargado
Estime la masa cargada del cucharón utilizando una densidad de material realista. El suelo húmedo y los áridos densos pueden hacer que una carga pequeña sea mucho más pesada que el material seco y suelto. La máquina portadora debe controlar la carga en todo el radio de trabajo real.
Comprobación sencilla: Masa del implemento cargado = masa del cucharón vacío + volumen de material × densidad aparente realista.
COMPROBACIÓN DE DIMENSIONES
Medidas que deben confirmarse
La anchura de catálogo por sí sola no basta. Solicite un plano dimensional y compárelo con la especificación de la zanja, el acoplador y la configuración de la máquina portadora antes de realizar el pedido.
| Elemento | Qué debe verificarse | Riesgo si se ignora |
|---|---|---|
| Anchura del fondo de la zanja | Definido por el servicio instalado, la holgura de trabajo y la especificación | Sobreexcavación o espacio de instalación insuficiente |
| Anchura de la carcasa del cucharón | Confirmar en el punto más ancho, no solo en el filo | Contacto inesperado con paredes o exceso de material excavado |
| Profundidad/perfil del cucharón | Equilibrar capacidad, descarga de material y profundidad de excavación requerida | Compactación de material, ciclos lentos o mala visibilidad |
| Masa del cucharón vacío | Incluir acoplador, adaptador y cualquier dispositivo de inclinación | Estabilidad y carga útil disponibles reducidas |
| Estado del material | Utilizar condiciones húmedas o densas cuando sean plausibles | Peso cargado subestimado |
| Geometría de la máquina portadora | Comprobar cierre completo, descarga y holgura del balancín | Contacto con varillaje, acoplador o pared de zanja |
ADAPTACIÓN A LA MÁQUINA
Compatibilidad de máquina portadora y acoplador
El cucharón, el acoplador y la excavadora forman un sistema. Un cucharón puede acoplarse físicamente y seguir siendo una mala combinación si la geometría reduce el cierre, provoca interferencias, supera la masa permitida o coloca el filo en una posición de trabajo incorrecta.
- Clase de máquina: Utilice el rango de máquinas portadoras aprobado por el fabricante del cucharón y los límites de implementos del fabricante de la excavadora.
- Interfaz de montaje: Verifique diámetros de pasadores, distancias entre pasadores, anchura de orejas, estándar del acoplador y requisitos de bloqueo.
- Holgura del varillaje: Compruebe mediante modelo o físicamente las posiciones completas de cierre y descarga, especialmente con acopladores rápidos o tiltrotators.
- Límites hidráulicos y estructurales: Un cucharón de zanja normal es pasivo, pero cualquier opción inclinable o accionada añade requisitos hidráulicos y masa adicional.
- Estabilidad: Evalúe el cucharón cargado con el alcance, posición de giro, orientación del tren de rodaje y condición del terreno más desfavorables utilizados en la obra.
- Transporte y acceso: Confirme que el perfil del cucharón no genere una anchura de transporte inesperada ni interfiera con barreras de obra y sistemas de protección de zanjas.
Utilice piezas de bloqueo homologadas y siga el procedimiento de inspección del acoplador después de cada cambio de implemento. La compatibilidad debe confirmarse mediante planos y datos del fabricante, no solo por apariencia.
CONDICIONES DEL TERRENO
Elegir la carcasa y el sistema de corte según el material
La misma anchura de zanja puede requerir cucharones muy distintos según la resistencia, abrasividad, adherencia y presencia de piedra o residuos de demolición. Adapte la clase de servicio a la condición más dura razonablemente prevista, no solo al material más fácil visible en superficie.

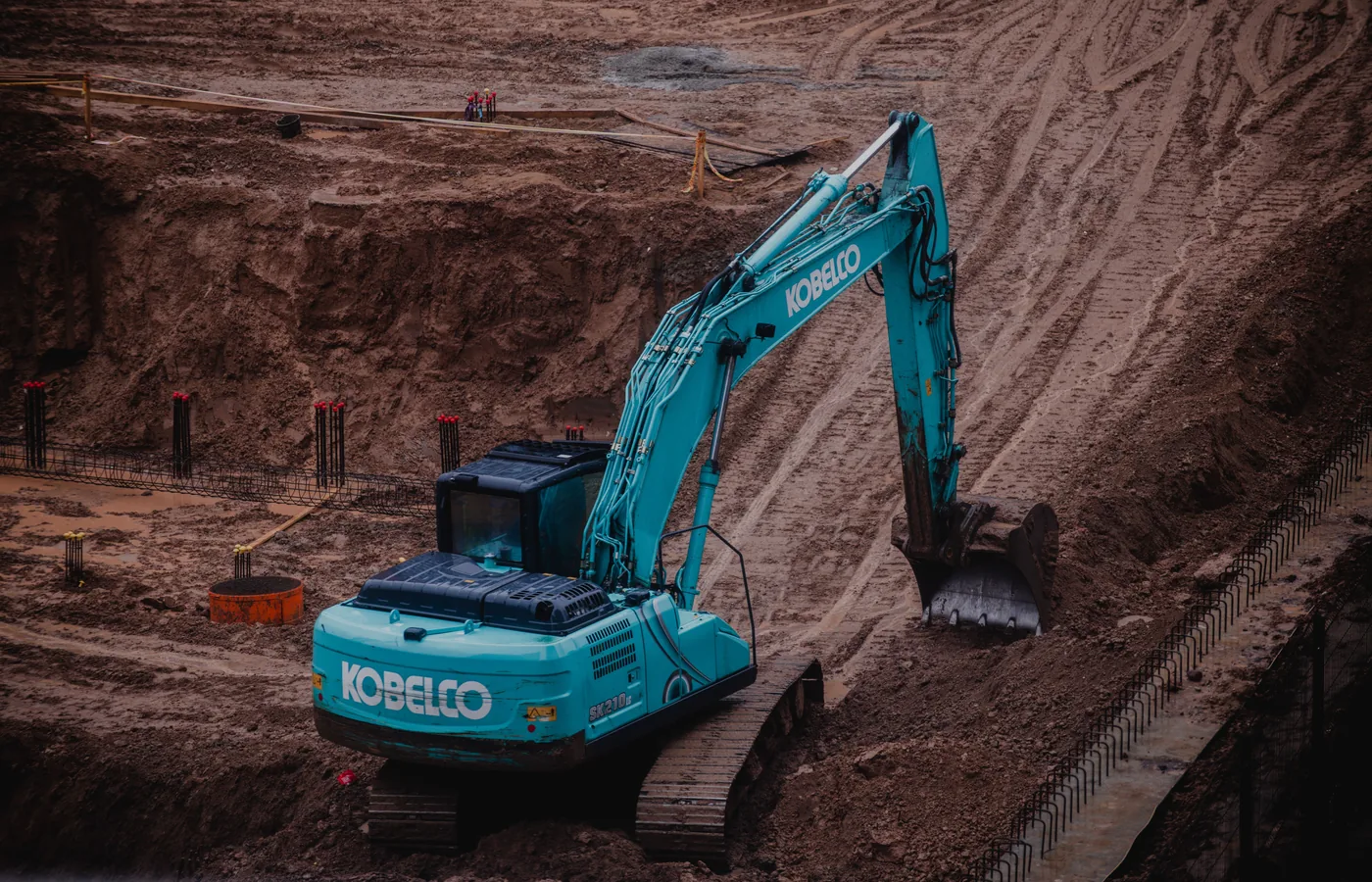

Suelo suelto, arena y terreno blando
Una carcasa relativamente abierta puede llenarse rápidamente en terreno suelto, pero una gran capacidad no siempre es útil en una zanja estrecha. Priorice una descarga limpia y suficiente control para recortar el fondo sin retirar material de más.
- Un filo liso o ligeramente dentado puede ser suficiente cuando la demanda de penetración es baja.
- Evite una carcasa excesivamente profunda y cerrada si es probable que el material húmedo se adhiera.
- Compruebe la estabilidad de las paredes y las condiciones de agua antes de confiar en que el cucharón mantendrá un perfil limpio.
- Utilice pasadas poco profundas para el nivel final en lugar de sobrellenar repetidamente el cucharón.

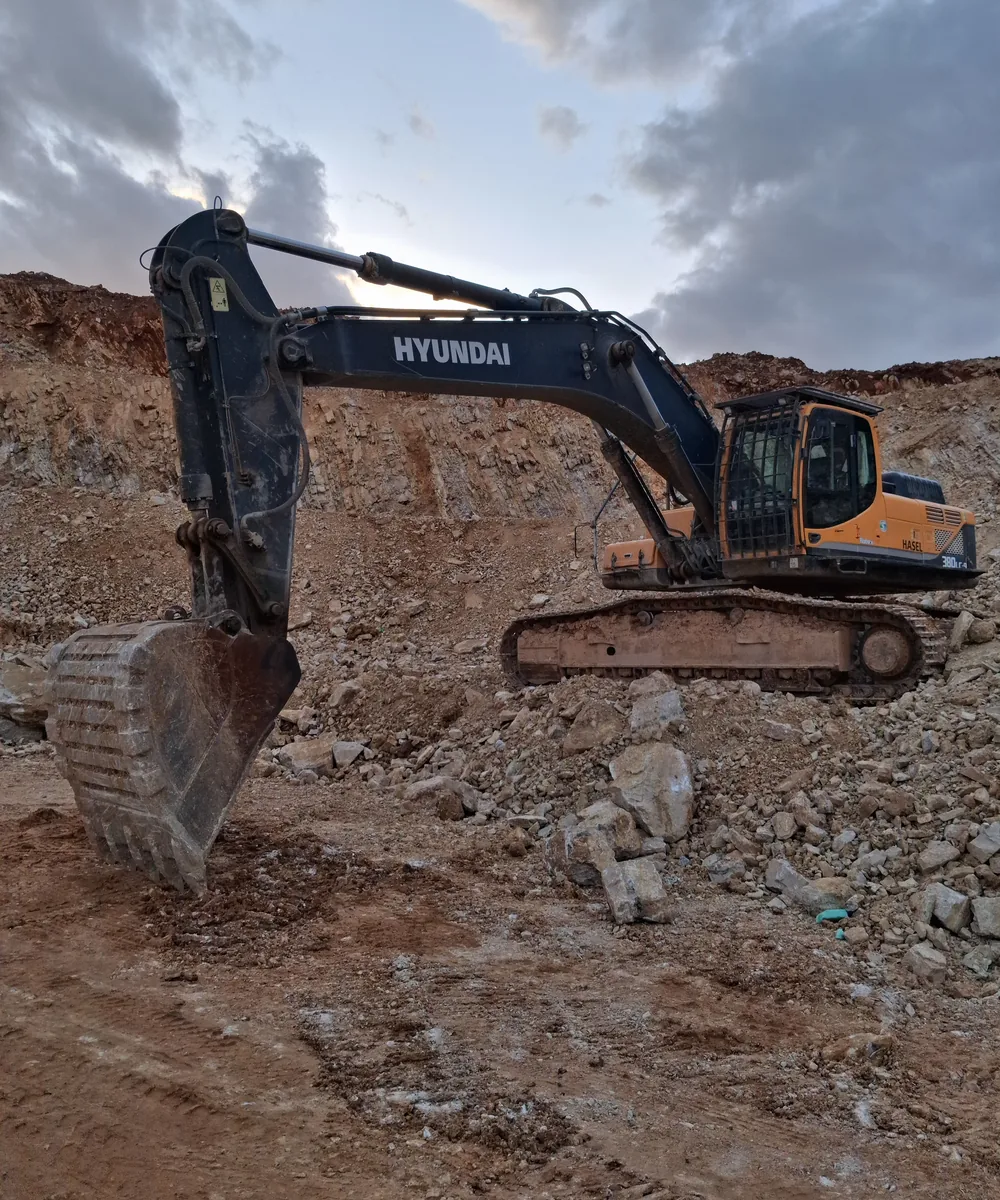

Relleno compactado, arcilla y terreno rocoso
El material más duro aumenta el esfuerzo en el filo, las esquinas, placas laterales, pasadores y acoplador. Los dientes pueden concentrar la fuerza, mientras las zonas reforzadas protegen la carcasa. Sin embargo, un cucharón de zanja no debe utilizarse como martillo ni palanca.
- Seleccione el estilo de diente y sistema de adaptador correctos para penetración y facilidad de servicio.
- Utilice protección lateral cuando las paredes de la zanja o piedra abrasiva estén en contacto continuo con el cucharón.
- Considere un ripado previo o un martillo hidráulico cuando el terreno no pueda excavarse eficazmente dentro del servicio nominal del cucharón.
- Inspeccione soldaduras, orejas y desgaste de esquinas con mayor frecuencia después de trabajos con muchos impactos.

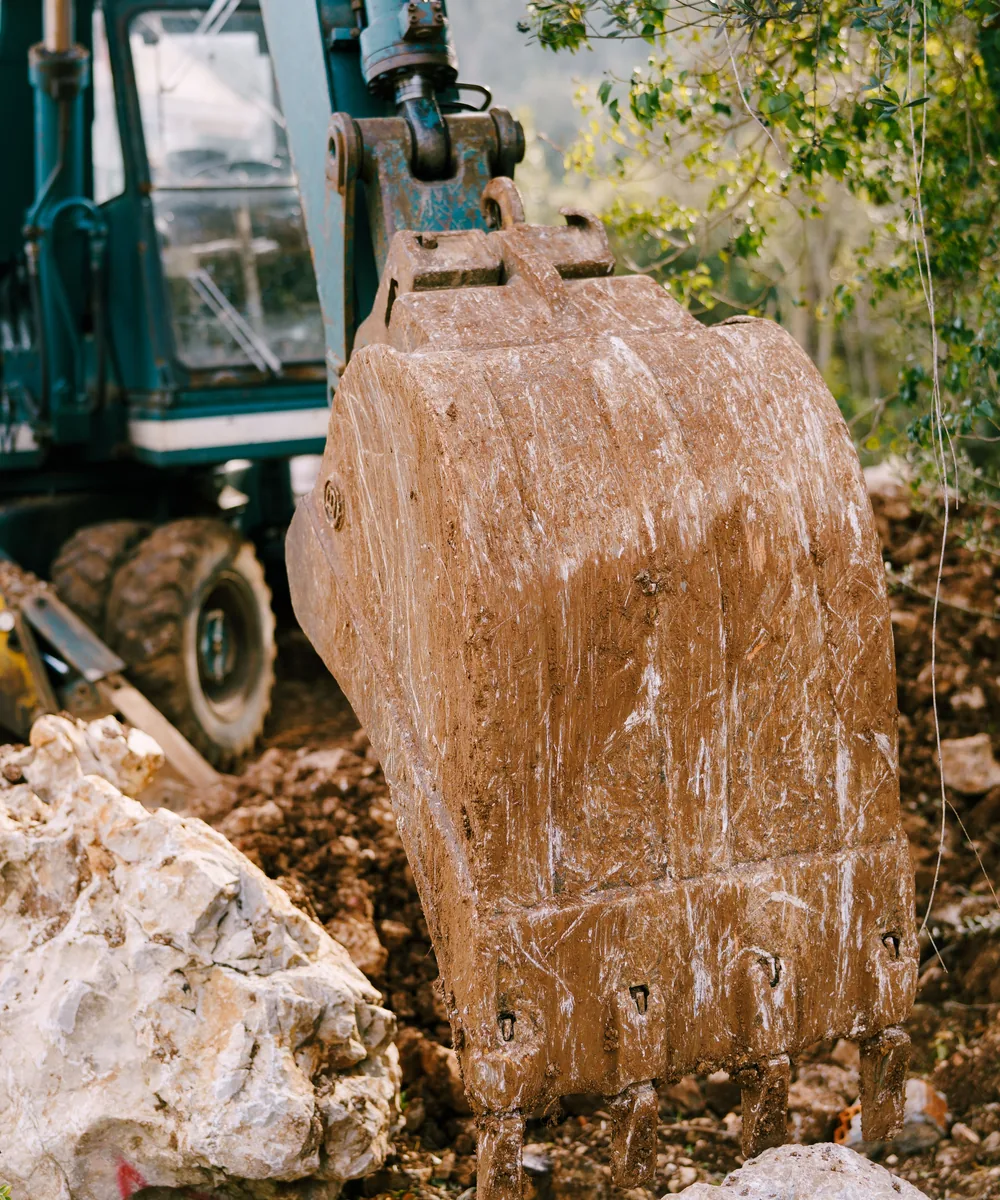

GEOMETRÍA DEL CUCHARÓN
Forma de la carcasa, dientes y protección contra el desgaste
Un cucharón de zanja debe penetrar, cargar, retener y liberar material dentro de un corte estrecho. Estas funciones pueden entrar en conflicto: una carcasa muy profunda puede transportar más, mientras que una más abierta puede vaciarse más rápido y ser más visible.
Filo de corte y dientes
Un filo recto produce un fondo más limpio en terreno fácil. Los dientes mejoran la penetración en material compactado, pero dejan un acabado más alterado. Los sistemas sustituibles simplifican el mantenimiento cuando el desgaste se concentra en la parte frontal.
Perfil lateral y conicidad
Cierta conicidad de delante hacia atrás puede reducir la fricción lateral y facilitar la descarga. Demasiada anchura detrás del filo puede ensanchar la zanja o rozar las paredes.
Zonas de desgaste
Las zonas de alto desgaste típicas incluyen el filo, las esquinas, las placas laterales, el talón y la parte inferior de la carcasa. La protección debe ser suficiente para el servicio sin añadir masa innecesaria ni crear puntos que alteren la zanja.
Orejas de montaje
El grupo de orejas transmite las fuerzas de excavación y arranque al cucharón. Compruebe deformaciones, grietas, alojamientos desgastados y contacto incorrecto con el acoplador como parte de la inspección rutinaria.
APLICACIONES HABITUALES
Dónde se utilizan los cucharones de zanja
Los cucharones de zanja se utilizan donde una excavación estrecha y controlada reduce la reposición y mantiene el trabajo cerca del perfil requerido. El cucharón debe seguir adaptándose al servicio, al terreno y a los controles de la obra.

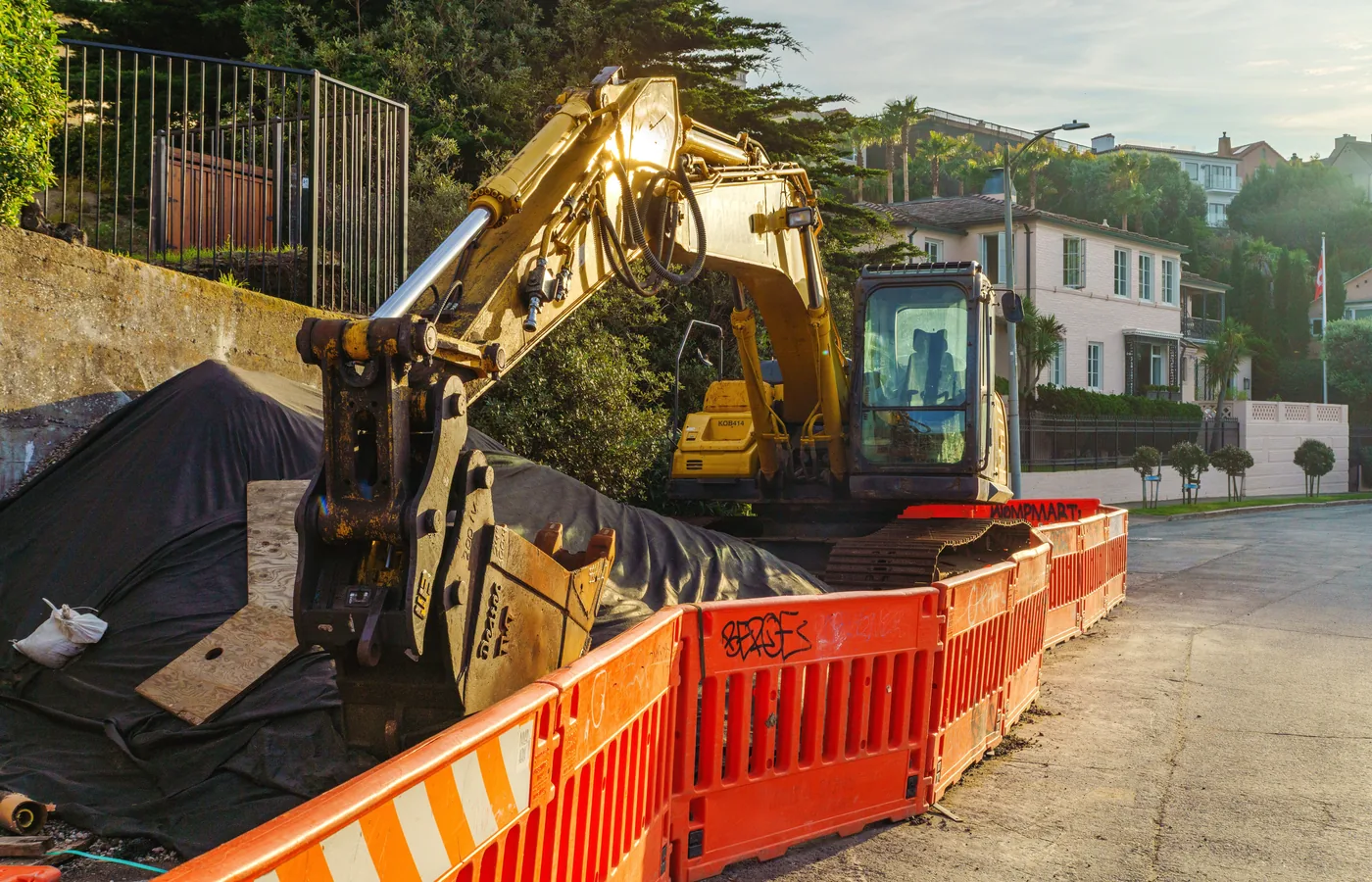

Servicios, cables y conductos
Los cucharones estrechos reducen la alteración al instalar electricidad, comunicaciones, agua, riego y pequeños conductos. Antes de excavar deben localizarse los servicios y establecerse el método de excavación aprobado. La anchura del cucharón debe dejar el espacio especificado para uniones, cama e inspección.
En trabajos urbanos, el acceso, la gestión del tráfico, el almacenamiento del material excavado y las estructuras cercanas pueden ser tan importantes como el rendimiento de excavación. Las máquinas compactas y zonas de exclusión claramente definidas ayudan a gestionar el espacio limitado.

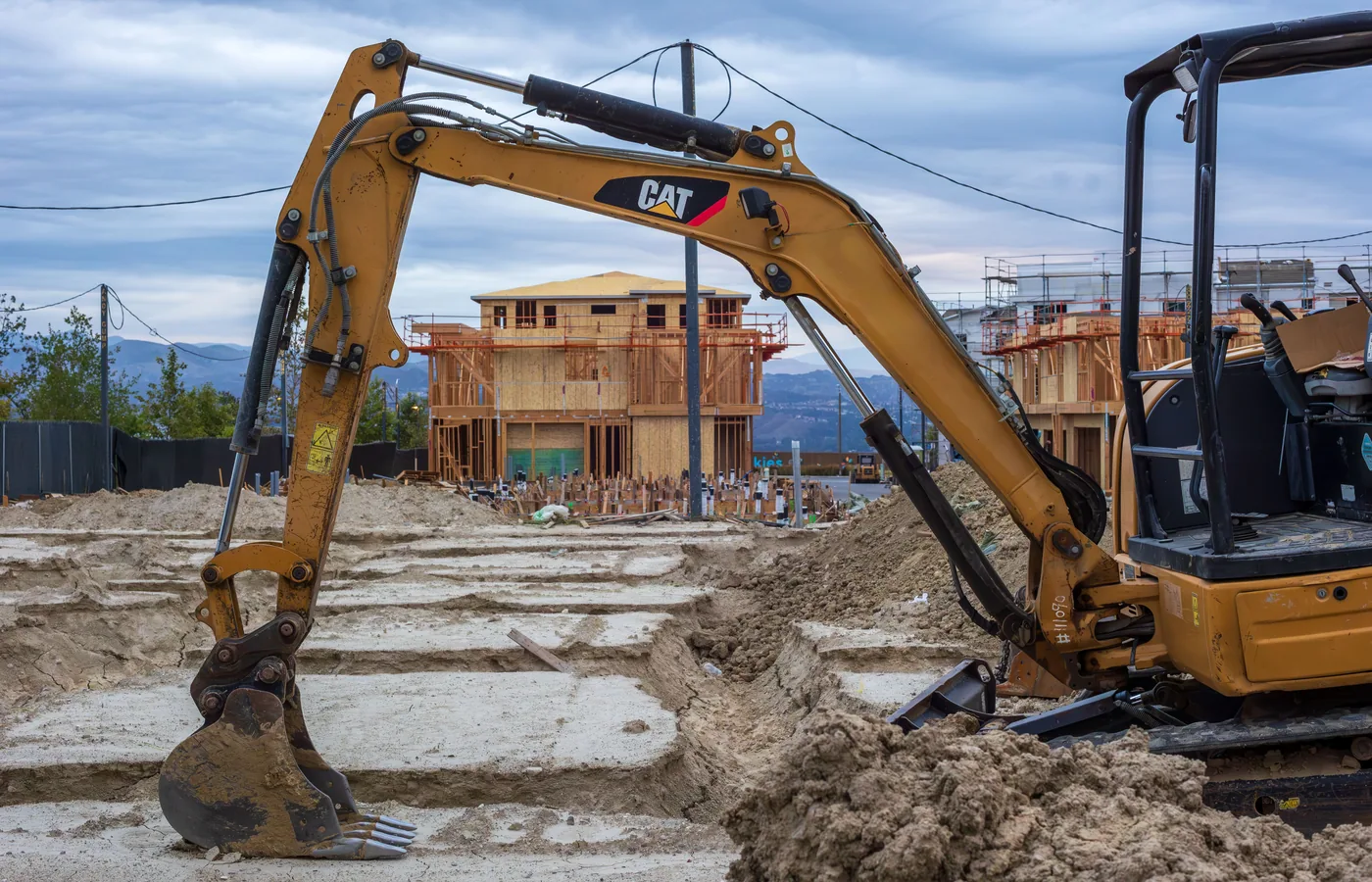

Cimentaciones y servicios de edificios
Los cucharones de zanja pueden excavar zapatas corridas, tendidos de servicios y drenaje alrededor de obras. El cucharón debe proporcionar suficiente anchura de trabajo sin socavar el terreno adyacente ni retirar más material del necesario según el diseño.
Cerca de cimentaciones, el operador necesita una geometría predecible y buena visibilidad. Un cucharón de acabado más pequeño puede ser útil después del corte principal para recortar esquinas y retirar material suelto.

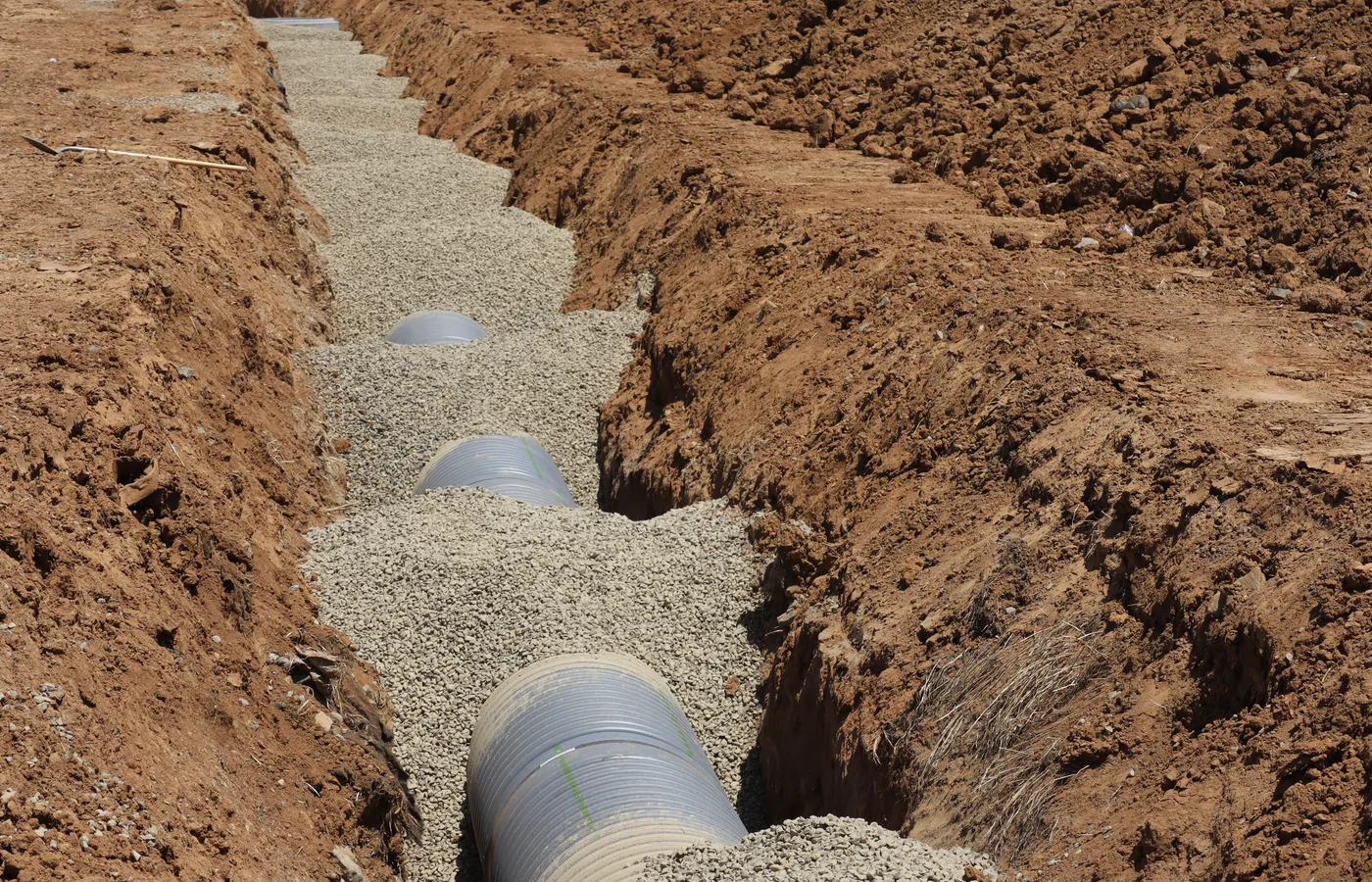

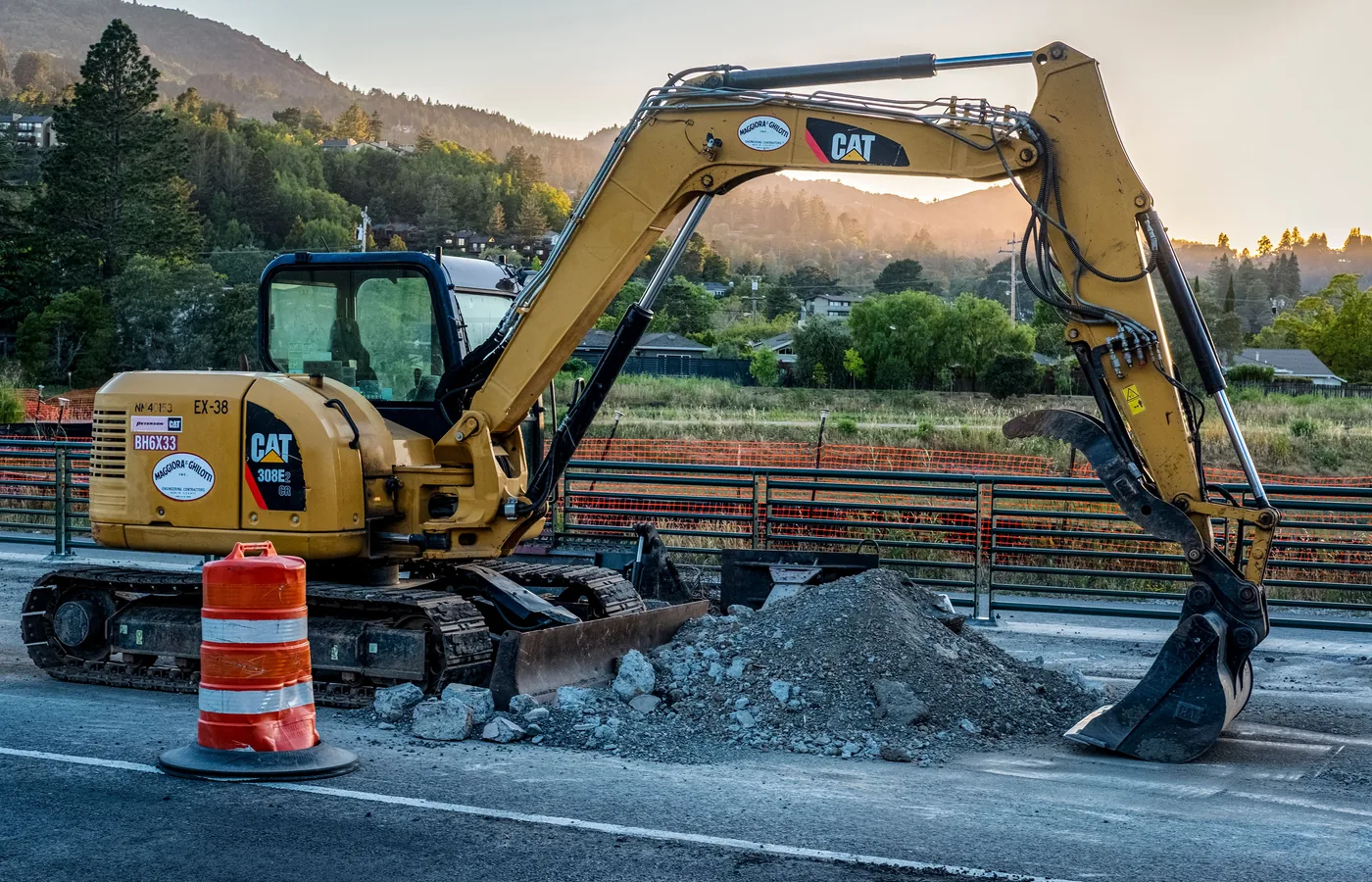

Drenaje vial e infraestructuras
Los proyectos de carretera utilizan cucharones de zanja para drenaje, conductos, servicios junto a bordillos y reparaciones. El método de trabajo debe tener en cuenta la gestión del tráfico, los servicios existentes, los bordes del pavimento y la necesidad de restaurar capas compactadas.
Una excavación estrecha puede reducir el pavimento retirado y el material de reposición, pero solo si sigue proporcionando el espacio necesario para una instalación segura y una compactación correcta.
TÉCNICA DE OPERACIÓN
Producir una zanja más limpia con pasadas controladas
Un buen trabajo de zanja depende de la alineación, la posición de la máquina y un control repetible del cucharón. El objetivo es retirar solo el material necesario manteniendo una plataforma de trabajo estable y una visión clara del corte.
- Alinear la máquina perpendicularmente a la zanja: Una mala alineación favorece las cargas laterales y un fondo irregular.
- Abrir la zanja progresivamente: Establezca la línea y la profundidad con cortes controlados en lugar de forzar todo el perfil en una sola pasada.
- Mantener el cucharón en su dirección prevista: Evite torsionar, hacer palanca o arrastrar la placa lateral contra objetos fijos.
- Utilizar los dientes para penetrar: No golpee el terreno con el cucharón ni utilice el acoplador como herramienta de impacto.
- Gestionar la colocación del material excavado: Coloque el material excavado donde no sobrecargue el borde de la zanja, bloquee el acceso ni contamine el material de cama.
- Recortar el fondo por separado: Las pasadas ligeras de acabado mejoran el nivel y reducen material suelto antes de trabajos de cama o hormigonado.
- Detenerse cuando cambien las condiciones: Los servicios inesperados, aguas subterráneas, paredes inestables u obstáculos duros requieren una nueva evaluación, no más fuerza.
La máquina y el cucharón no sustituyen los controles de excavación específicos del proyecto. Siga el plan de obra, las instrucciones de la máquina y los requisitos locales sobre servicios subterráneos, estabilidad de excavaciones, acceso y elevación.

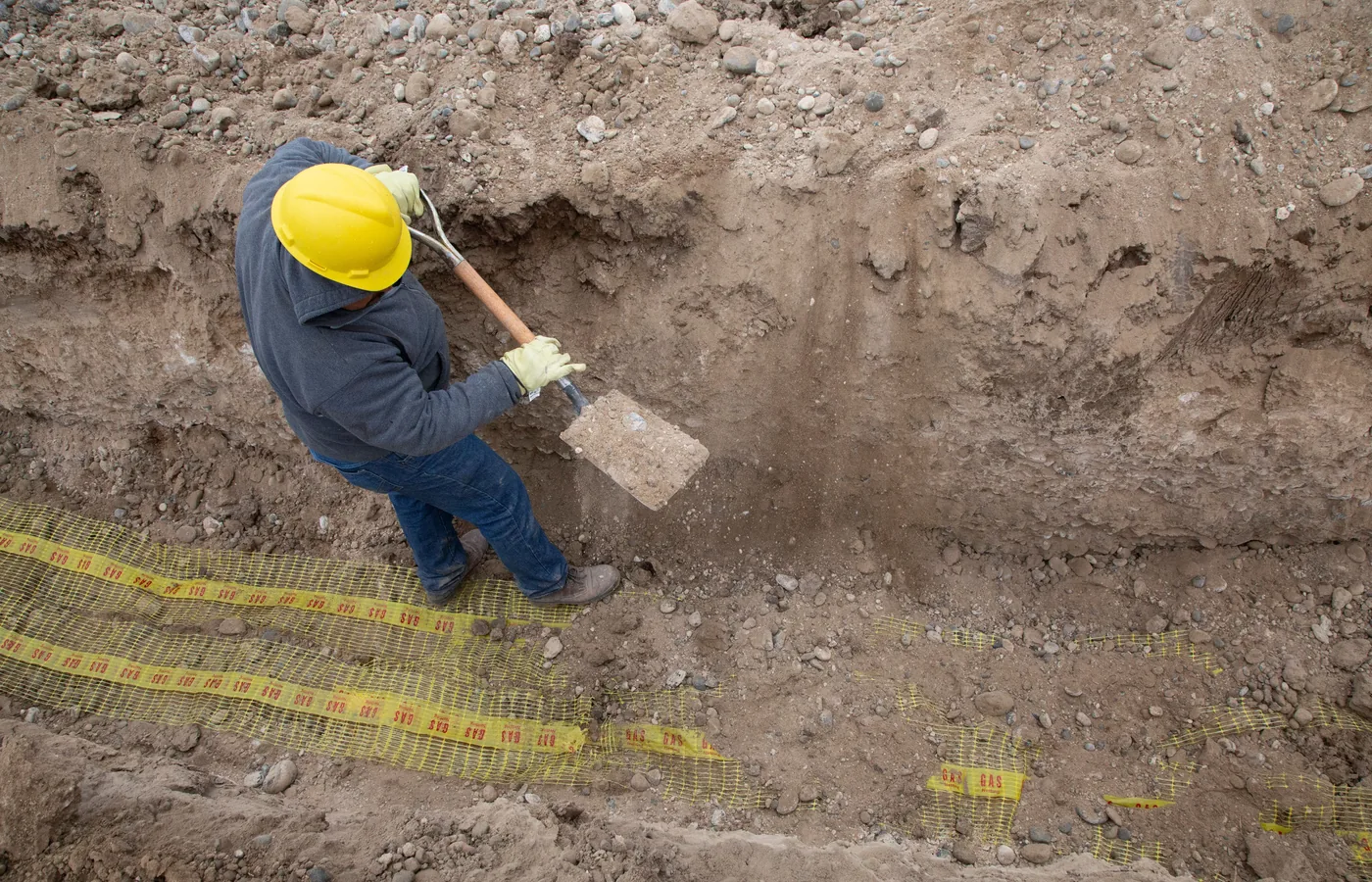

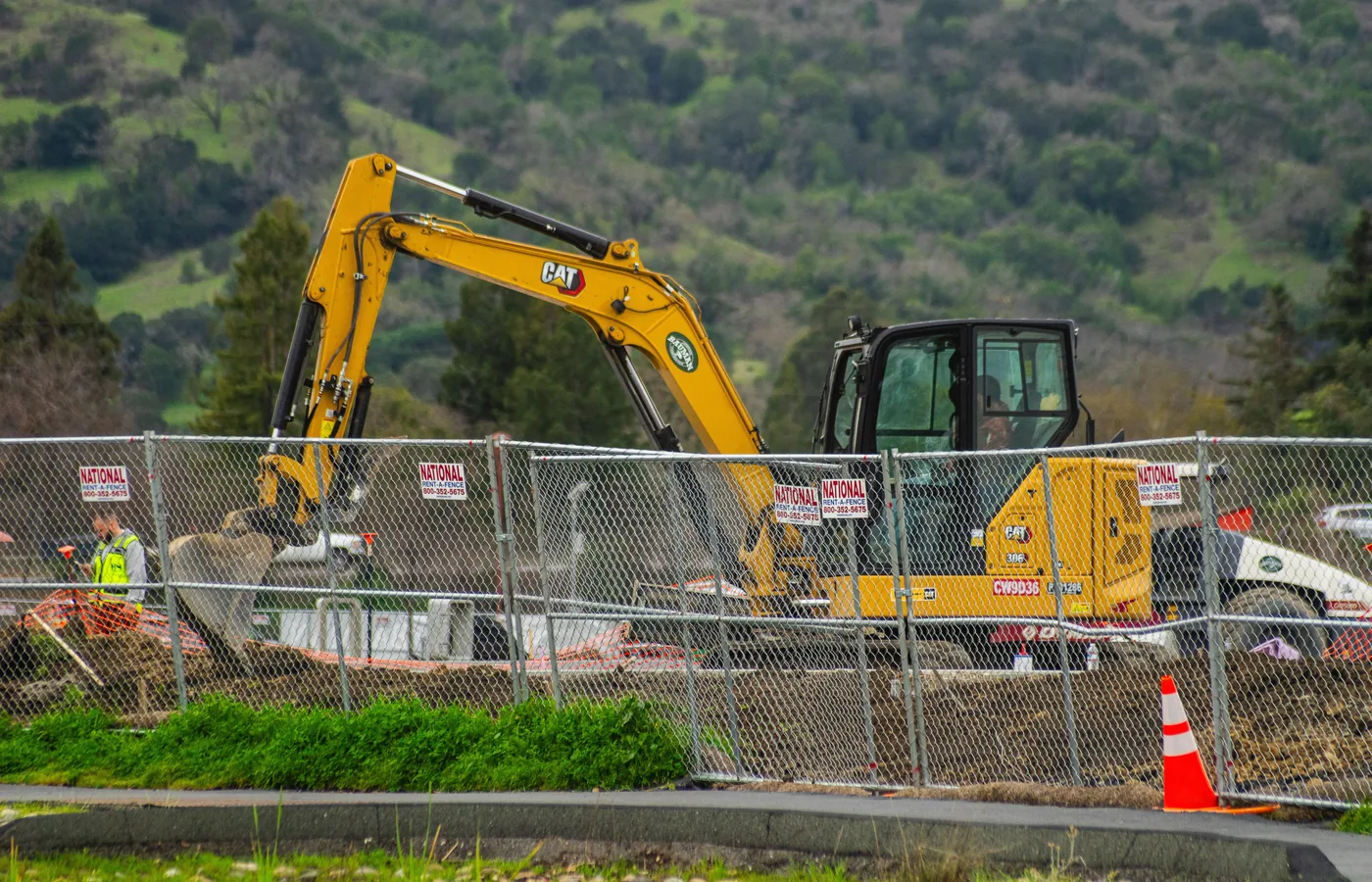

SEGURIDAD EN OBRA
La seguridad en zanjas es más que seleccionar el cucharón
Las excavaciones pueden exponer a las personas a derrumbes, caída de material, servicios enterrados, agua, tráfico y movimiento de máquinas. Esta guía de cucharones no puede determinar si una zanja es segura para entrar ni cómo debe protegerse.
- Siga el proceso requerido de localización de servicios y permiso de excavación antes de excavar.
- Mantenga a las personas fuera del área de operación y giro de la máquina salvo que el procedimiento aprobado exija lo contrario.
- Haga evaluar la estabilidad de la zanja, los sistemas de protección y el acceso por personal competente para la obra y la jurisdicción.
- Controle el material excavado, los materiales, las máquinas y las vibraciones cerca del borde de la excavación.
- Reevalúe después de lluvia, cambios de aguas subterráneas, vibraciones, movimiento de paredes o cualquier condición inesperada del terreno.
- Nunca utilice el cucharón como plataforma de personal ni confíe en él como soporte de zanja.
Siga las instrucciones del fabricante de la excavadora, el acoplador y el cucharón junto con el método de trabajo del proyecto y la normativa aplicable.
INSPECCIÓN

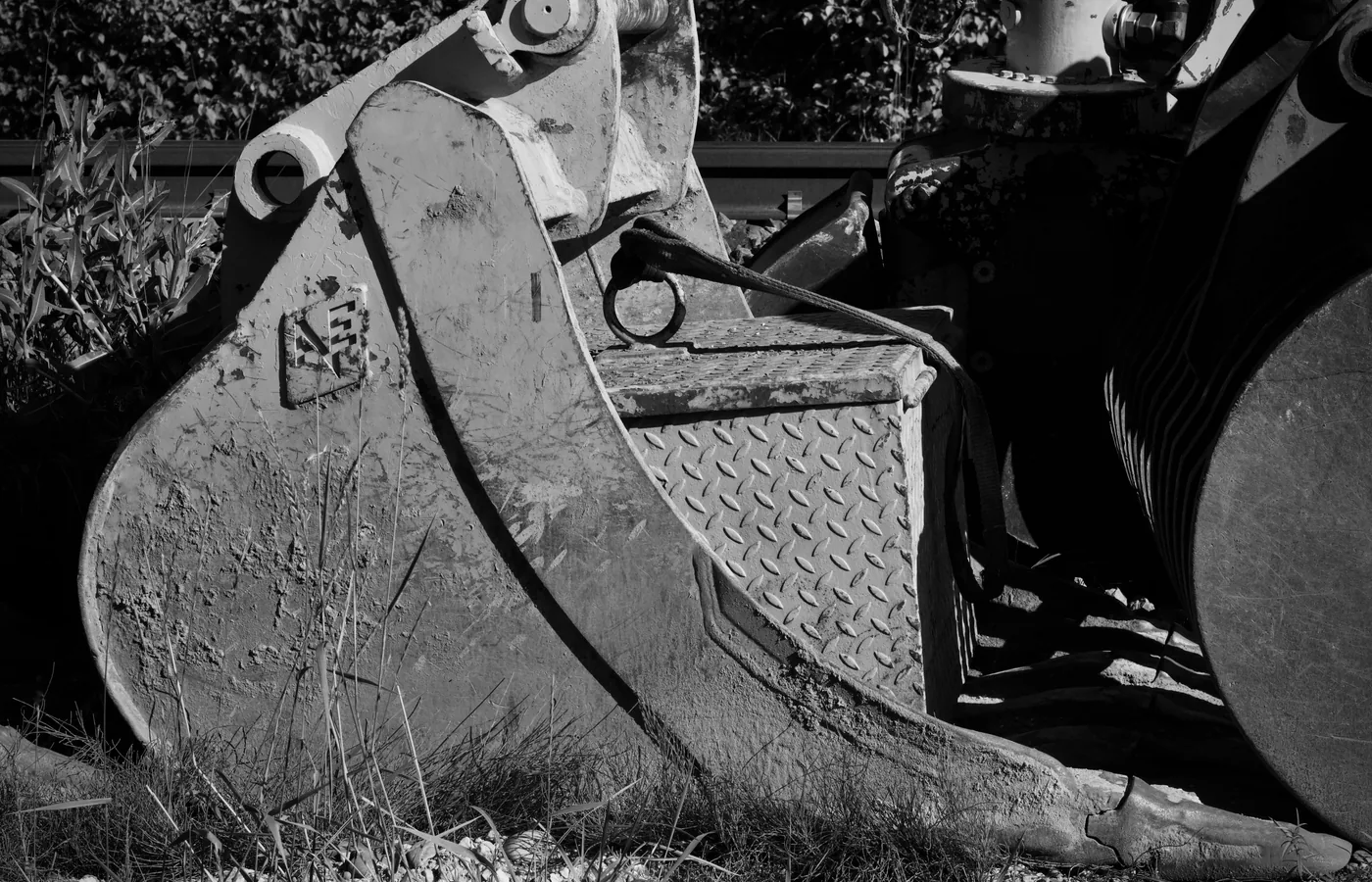

Mantenimiento de cucharones de zanja
Los cucharones estrechos concentran la fuerza de excavación en una pequeña anchura de corte. Por ello es importante inspeccionarlos regularmente incluso cuando se utilizan en una máquina portadora relativamente pequeña.
- Antes del uso: Inspeccione el filo, los dientes, adaptadores, retenedores, cortadores laterales, carcasa, orejas, pasadores y superficies de contacto del acoplador.
- Limpiar material compactado: Retire arcilla y residuos que oculten grietas, impidan un bloqueo correcto o aumenten la corrosión.
- Controlar el desgaste: Compare la longitud de los dientes, el espesor del filo y el desgaste del talón a lo largo del tiempo en lugar de esperar a que desaparezca material estructural.
- Comprobar los alojamientos de montaje: Una holgura excesiva cambia el control del cucharón y aumenta las cargas de impacto.
- Inspeccionar las soldaduras: Inspeccione atentamente alrededor de orejas, esquinas, placas de desgaste y zonas reparadas después de trabajos duros o rocosos.
- Reparar correctamente: Utilice materiales, procedimientos de soldadura y repuestos aprobados adecuados para el acero del cucharón y el servicio.
- Registrar los daños: Las grietas repetidas o el desgaste desigual pueden indicar un problema de geometría, aplicación u operación en lugar de consumo normal.
Retire el cucharón del servicio cuando los daños puedan afectar a la retención, la integridad estructural o el funcionamiento seguro. Siga los límites del fabricante para reparación y sustitución.
LISTA DE COMPROBACIÓN DE COMPRA
Información que debe recopilarse antes del pedido
Un buen proveedor solo puede adaptar el cucharón con precisión cuando están definidos la máquina, la interfaz, la zanja y el terreno. Envíe planos o datos en lugar de confiar únicamente en el modelo de máquina.
MÁQUINA
Datos de la máquina portadora
Modelo exacto de excavadora, peso operativo, configuración de pluma y balancín, contrapeso, configuración de orugas o neumáticos y límites de implementos.
INTERFAZ
Datos del acoplador o montaje por pasadores
Marca y modelo del acoplador, estándar de interfaz, dimensiones de pasadores, anchura de orejas, distancias entre pasadores, método de bloqueo y cualquier tiltrotator o adaptador.
ZANJA
Perfil requerido
Anchura del fondo, profundidad, forma de las paredes, diámetro exterior del servicio, dimensiones de las uniones, espesor de la cama y holgura necesaria para la instalación.
TERRENO
Material y servicio
Tipo de suelo, humedad, compactación, piedras, heladas, residuos de demolición, abrasividad y horas de trabajo previstas.
CORTE
Dientes y filo
Filo liso o dientes, preferencia de sistema sustituible, cortadores laterales, protección de esquinas y acabado requerido en el fondo de la zanja.
DOCUMENTOS
Datos y soporte
Plano dimensional, masa del cucharón, rango de máquinas portadoras aprobado, definición de capacidad, lista de piezas de desgaste, garantía y guía de reparación.
ERRORES HABITUALES DE SELECCIÓN
Evite estos errores con cucharones de zanja
- Elegir la anchura solo por el diámetro de la tubería: Las uniones, la cama de apoyo, la compactación y el acceso para instalación también necesitan espacio.
- Utilizar un cucharón estrecho de servicio ligero en relleno duro: La fuerza concentrada puede dañar el filo, las esquinas, la carcasa y el grupo de montaje.
- Ignorar la descarga de material pegajoso: Un cucharón profundo y estrecho puede salir lleno de la zanja y hacer perder tiempo limpiándolo.
- Suponer que todos los acopladores tienen la misma geometría: La rotación del cucharón, la fuerza de arranque y las interferencias pueden cambiar considerablemente.
- Sobredimensionar para obtener más capacidad: Un cucharón de zanja es principalmente una herramienta de perfil; un volumen excesivo puede reducir el control y la estabilidad de la máquina portadora.
- Utilizar el cucharón para hacer palanca o romper: Las cargas laterales y los impactos pueden superar la trayectoria de carga prevista.
- Esperar hasta que desaparezcan los dientes: Las herramientas de contacto con el suelo desgastadas pueden dejar expuestas piezas estructurales más costosas.
- Planificar la excavación sin considerar el método de instalación: El corte más estrecho posible no siempre es la zanja correcta o permitida.
El mejor cucharón es el que produce eficientemente la zanja especificada y permanece dentro de los límites aprobados de máquina, interfaz y obra.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre cucharones de zanja
¿Cuál es la diferencia entre un cucharón de zanja y uno de excavación?
Un cucharón de zanja suele ser más estrecho y profundo, con un perfil destinado a crear un canal controlado. Un cucharón de excavación es más ancho y versátil para excavación masiva y carga. La distinción exacta varía según el fabricante.
¿Qué anchura debe tener un cucharón de zanja?
Utilice la anchura requerida del fondo de la zanja, incluido el servicio instalado y la holgura de trabajo especificada. Tenga en cuenta también uniones, cama de apoyo, equipos de compactación, entibación y la parte realmente más ancha de la carcasa del cucharón.
¿Debe tener dientes un cucharón de zanja?
Los dientes mejoran la penetración en terreno compactado o pedregoso. Un filo liso puede dejar un fondo más limpio en material fácil. Los dientes sustituibles pueden ser preferibles donde el desgaste es alto, pero el sistema correcto depende del terreno y del servicio.
¿Puede utilizarse un cucharón de zanja en roca?
Solo cuando el cucharón esté clasificado para el material y la roca sea excavable con la máquina portadora. La roca dura intacta puede requerir ripado, martilleo u otro método. No utilice el cucharón como herramienta de impacto ni palanca.
¿Puede el cucharón más estrecho reducir siempre los costes?
No. Una zanja muy estrecha puede ralentizar la carga, retener material pegajoso y dejar espacio insuficiente para la instalación o compactación. La anchura correcta es el perfil más estrecho que siga cumpliendo el método de trabajo completo y la especificación.
¿Afecta un acoplador rápido al rendimiento en zanjas?
Sí. Un acoplador cambia la posición, el peso y la geometría del varillaje del cucharón. Puede influir en la fuerza de arranque, el rango de cierre, la separación respecto a la pared de la zanja y la visibilidad. Verifique la compatibilidad utilizando los planos exactos del acoplador y del cucharón.
¿Cómo se compara la capacidad del cucharón?
Las definiciones de capacidad pueden variar, así que compare los datos de los fabricantes utilizando el mismo método de medición. Para la carga de la máquina portadora, combine la masa del cucharón vacío con una carga de material realista en lugar de utilizar solo el volumen.
¿Qué debe inspeccionarse con mayor frecuencia?
Concéntrese en la interfaz de bloqueo, orejas de montaje, pasadores, retenedores de dientes, filo, esquinas, placas laterales, talón y soldaduras. La frecuencia debe aumentar en terreno abrasivo, con muchos impactos o rocoso.
