GUÍA DE IMPLEMENTO INDIVIDUAL
Pinzas de demolición
Tipos, diseño de valvas, rotación, compatibilidad con la máquina portadora, configuración hidráulica, trabajo de gran alcance, seguridad, desgaste y mantenimiento.

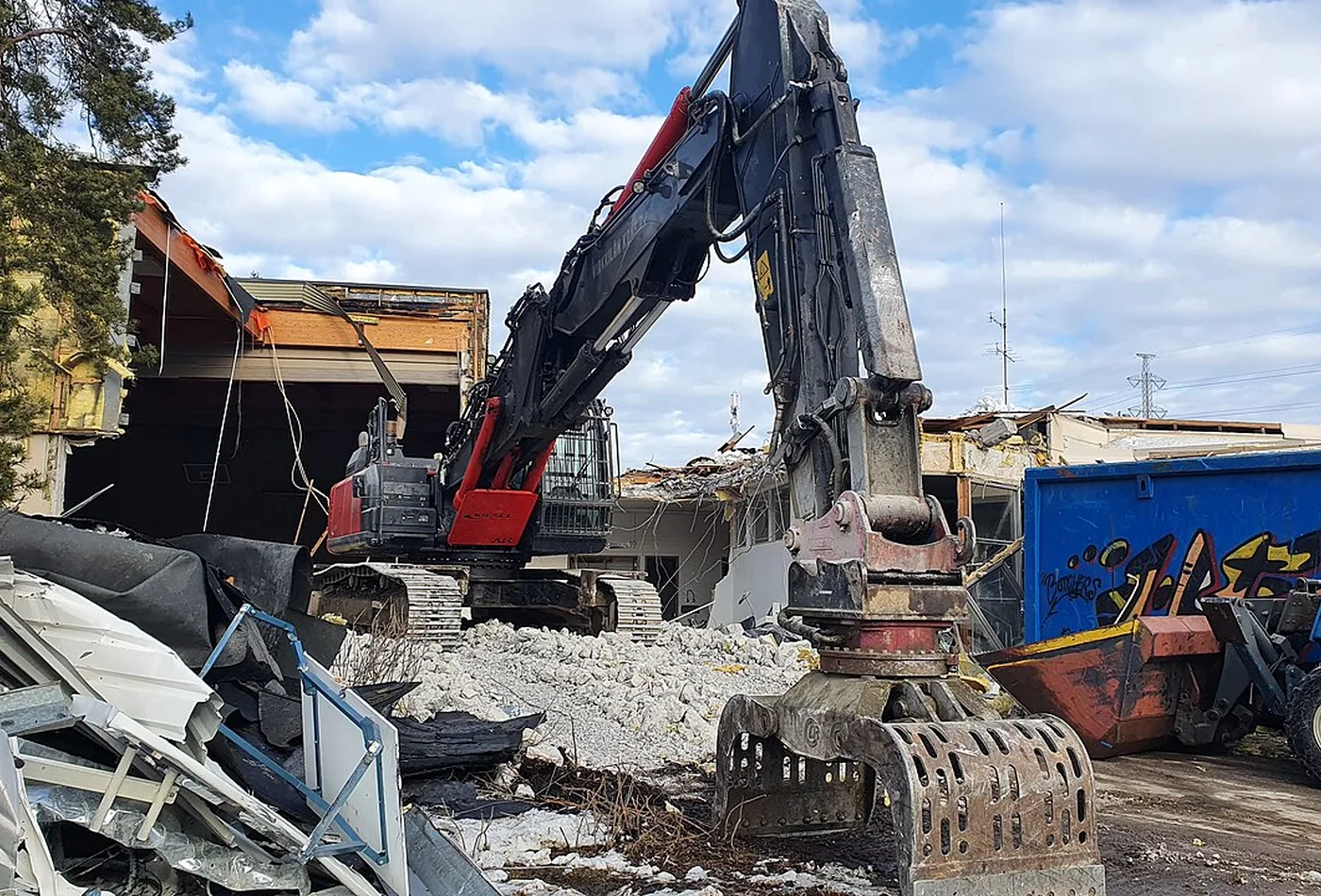

Una pinza de demolición está diseñada para agarrar, tirar, desmontar, separar y colocar residuos estructurales pesados. El modelo correcto debe adaptarse a la máquina portadora, el acoplador, el material, el radio de trabajo y el método de demolición, no solo al tonelaje de la excavadora.
DESCRIPCIÓN GENERAL
¿Qué es una pinza de demolición?
Una pinza de demolición es un implemento hidráulico de excavadora con valvas o dientes opuestos que se cierran alrededor de material estructural. La mayoría de los modelos específicos giran continuamente, permitiendo al operador aproximarse a vigas, losas, madera, mampostería y residuos mixtos desde el ángulo más seguro y útil.
A diferencia de un cucharón, el implemento está diseñado principalmente para agarre y manipulación controlados, no excavación. A diferencia de un pulverizador o cizalla, generalmente no se basa en fuerza de trituración o corte como función principal. Su valor está en retirar, separar y colocar con precisión material irregular durante todo el ciclo de demolición.
Funciones típicas
- Retire elementos no estructurales antes de comenzar la demolición pesada.
- Extraiga madera, cubiertas, material en placas, aislamiento y estructuras ligeras de un edificio.
- Agarre y reposicione secciones de hormigón después de haberlas roto o cortado.
- Separe material reutilizable o reciclable de residuos mixtos.
- Alimente trituradoras, cribas, pulverizadores o zonas de carga con colocación controlada.
- Despeje el frente de trabajo manteniendo al personal fuera de la zona de exclusión de la máquina.
POSICIONAMIENTO
¿Pinza de demolición o de clasificación?
Los nombres se solapan y muchas pinzas selectoras giratorias pueden realizar ambas tareas. La diferencia importante es el servicio previsto. Una pinza de clasificación prioriza precisión, visibilidad y separación repetida de materiales. Una pinza de demolición suele añadir valvas más pesadas, pivotes reforzados, mayor protección de filos y geometría destinada a tirar, hacer palanca y manipular piezas estructurales más densas.
- Elegir un diseño orientado a clasificación Para plantas de reciclaje, deconstrucción ligera, residuos mixtos y carga repetitiva donde la visibilidad y la baja masa del implemento son prioritarias.
- Elegir un diseño orientado a demolición Cuando las valvas estarán expuestas a impactos, hormigón abrasivo, armaduras embebidas y cargas laterales frecuentes.
- Elegir un pulverizador o procesador en su lugar Cuando la tarea dominante es triturar hormigón o cortar armaduras en lugar de agarrar y colocar.
- Elegir una cizalla en su lugar Para corte repetitivo de acero estructural donde el perfil de mordaza y la fuerza de corte son críticos.
- Elegir un martillo en su lugar Cuando el hormigón masivo o la roca deben fracturarse antes de poder manipularse.
CONFIGURACIONES PRINCIPALES
Tipos de pinzas de demolición
Los fabricantes utilizan nombres distintos, así que compare la geometría real de las valvas, la masa instalada, el sistema de rotación y la clase de servicio. Las siguientes configuraciones cubren la mayoría de trabajos de demolición con excavadora.

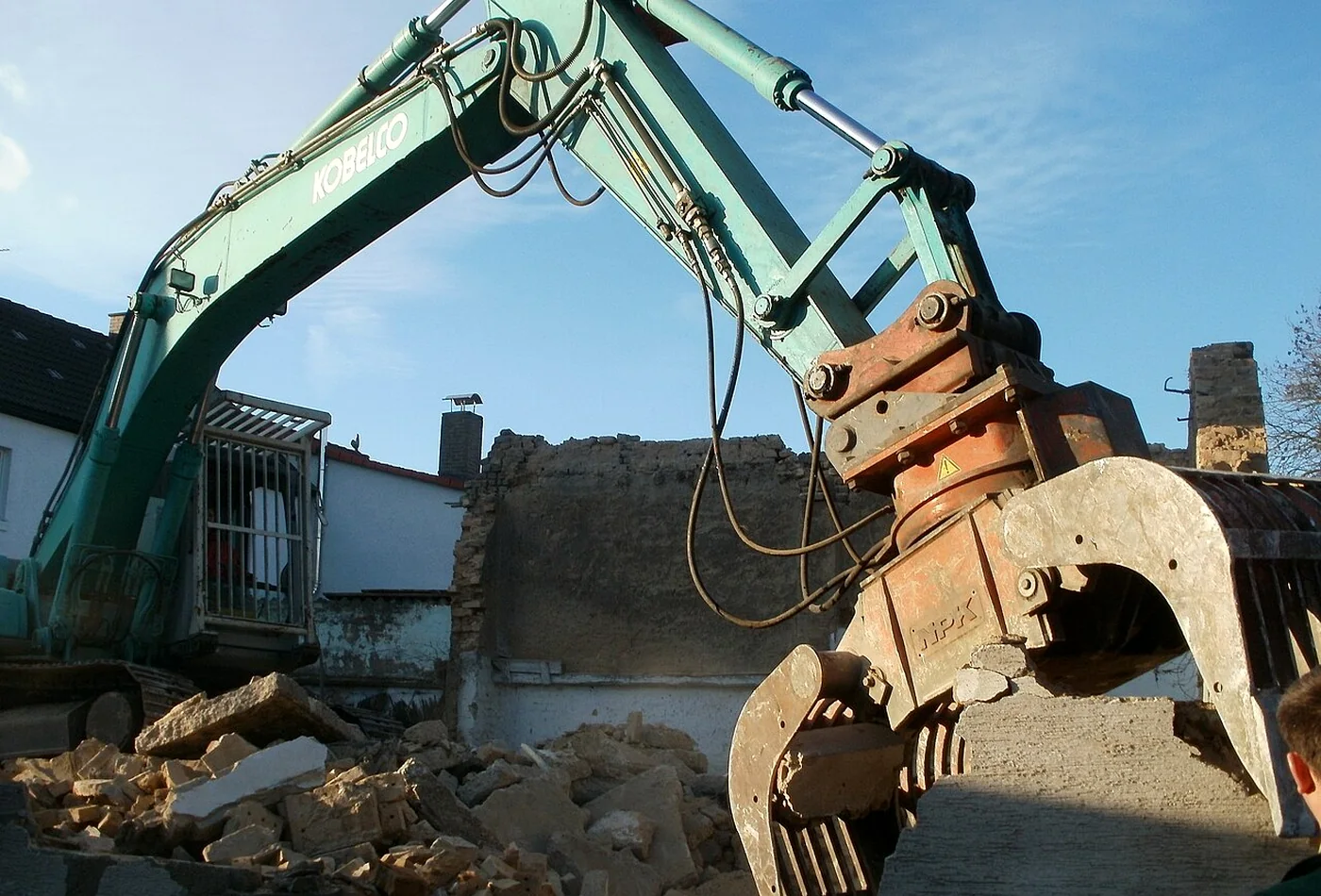

Pinza giratoria de servicio pesado
Valvas reforzadas, cilindro protegido y rotación continua para demolición estructural, manipulación de escombros y colocación controlada.
Pinza de valvas abiertas tipo rejilla
Los nervios ampliamente separados dejan pasar los finos y mejoran la visibilidad. Útiles para clasificar escombros mixtos, madera y fragmentos grandes.
Pinza de valvas cerradas o perforadas
Retiene mejor piezas pequeñas y material suelto, pero añade más peso muerto y puede atrapar finos.
Pinza de demolición tipo dientes
Puntos de contacto más estrechos penetran en montones irregulares y sujetan vigas, raíces o material voluminoso con menor superficie de valva.
Pinza fija
Menor masa y una hidráulica más sencilla cuando la máquina portadora, el tiltrotator o el método de trabajo ya proporcionan orientación suficiente.
Pinza para gran alcance
Modelo optimizado en peso para máquinas de gran alcance, con límites estrictos de masa del implemento, carga y radio de trabajo.
SELECCIÓN DE VALVAS
¿Valvas abiertas, cerradas o tipo dientes?
Las valvas abiertas mejoran la visibilidad y dejan caer polvo y finos. Las cerradas retienen fragmentos y pueden mover residuos sueltos con mayor eficiencia. Los dientes rodean objetos irregulares y pueden reducir el área de contacto, pero no sustituyen a una cizalla o pulverizador específico. Adapte la valva al flujo de material dominante del proyecto, no a la tarea rara que ocurre una vez por semana.
| Estilo de valva | Más adecuado para | Principal compromiso |
|---|---|---|
| Valva abierta tipo rejilla | Escombros mixtos, madera, acero, grandes piezas de hormigón | Los fragmentos pequeños pasan a través |
| Semicerrada / perforada | Demolición general y carga controlada | Más peso y menos visibilidad |
| Valva cerrada | Fragmentos sueltos, material ligero a granel, limpieza | Puede retener tierra y aumentar rápidamente la carga |
| Estilo de dientes | Objetos largos o irregulares, extracción selectiva | Menor capacidad a granel y desgaste concentrado |
DISEÑO Y TRAYECTORIAS DE CARGA
El implemento debe soportar más que la fuerza de cierre
Una pinza de demolición soporta flexión, torsión, impactos y cargas laterales que no aparecen en una simple cifra de fuerza de cierre. Los objetos largos, las cargas descentradas y el material atrapado en una sola punta pueden generar una fuerte palanca a través de los pivotes y el conjunto de rotación.

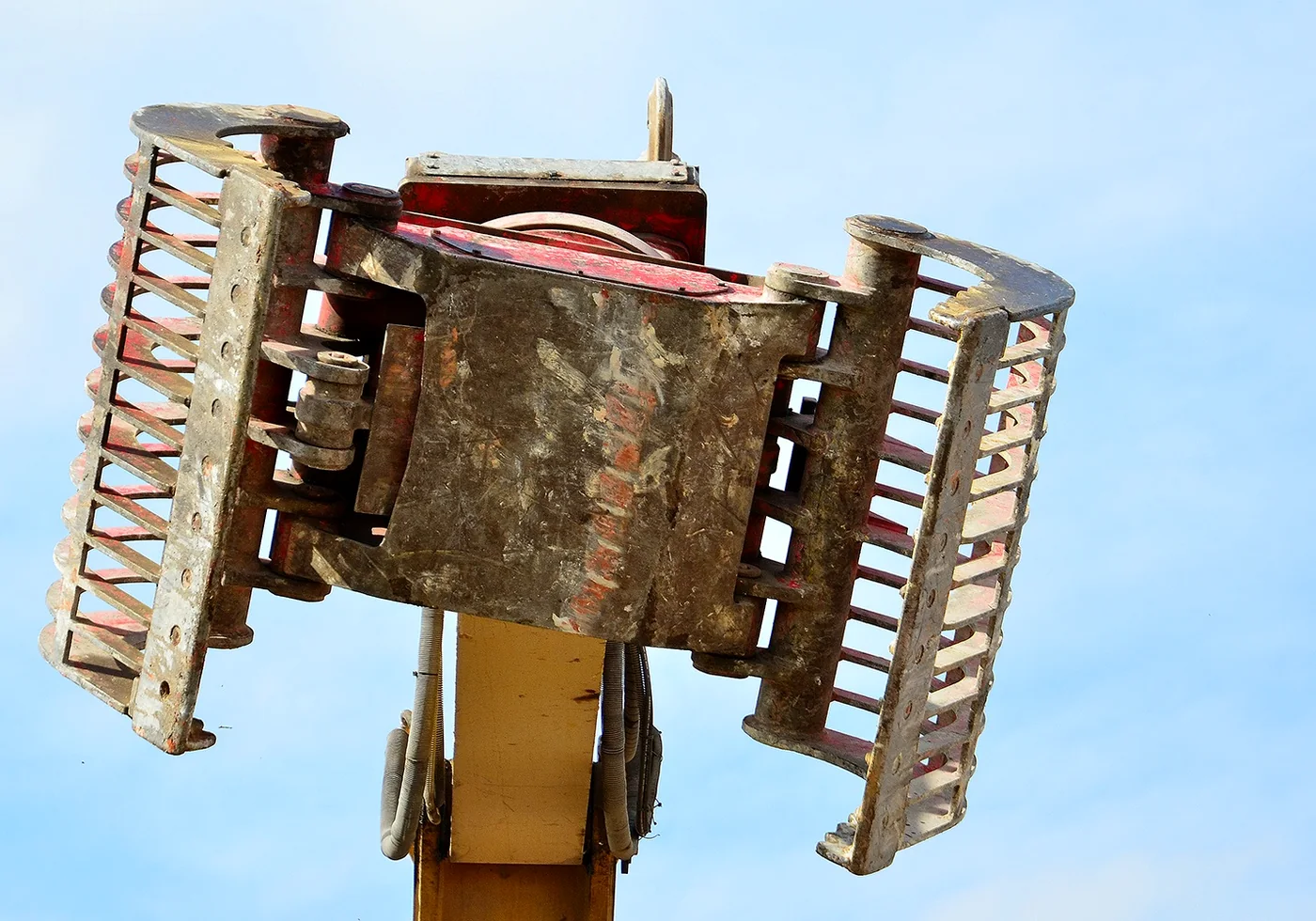

Componentes que deben inspeccionarse
- Cabezal superior y adaptador: Transfiere las cargas desde el acoplador o montaje directo al rotador.
- Rodamiento de rotación: Soporta cargas axiales, radiales y de vuelco permitiendo al mismo tiempo la orientación.
- Motor hidráulico y bloque de válvulas: Controlan la velocidad de rotación, el par y la protección contra impactos.
- Cuerpo principal y soportes de cilindro: Deben resistir cargas repetidas de apertura y cierre sin deformarse.
- Pivotes y casquillos de las valvas: Soportan altas cargas locales y requieren lubricación eficaz y piezas de desgaste sustituibles.
- Filos, puntas y placas laterales: Reciben abrasión directa y deben poder repararse antes de que se desgaste la estructura base.
- Topes mecánicos: Evitan un sobre recorrido perjudicial y controlan el contacto de los filos o el solapamiento previsto.
ADAPTACIÓN A LA MÁQUINA PORTADORA
La compatibilidad de la máquina portadora es un cálculo del sistema completo
Adaptar solo por el peso operativo de la excavadora no es suficiente. El implemento utilizable depende de la configuración de la máquina portadora, pluma y balancín, radio de trabajo, acoplador, adaptador, tiltrotator opcional, contrapeso, tren de rodaje y posición en obra. Una combinación aceptable cerca de la máquina puede ser inestable o estar sobrecargada a alcance completo o lateralmente.
Confirmar antes de comprar
- Masa máxima permitida del implemento para la configuración exacta de pluma y balancín.
- Capacidad de elevación al radio, altura y posición de giro reales de trabajo.
- Masa instalada total: pinza, rotador, adaptador, acoplador, mangueras y material retenido.
- Geometría de pasadores, estándar del acoplador, anchura de enganche y requisitos del gancho de carga.
- Caudal hidráulico, presión máxima, restricciones de retorno y número de circuitos auxiliares.
- Altura de transporte, posición de almacenamiento y procedimiento seguro de cambio de implemento.
- Aprobación del fabricante para combinaciones de gran alcance, tiltrotator o acoplador rápido.
| Factor de compatibilidad | Por qué importa | Comprobación práctica |
|---|---|---|
| Masa instalada del implemento | Consume capacidad de elevación antes de recoger material | Incluir todos los adaptadores y componentes del acoplador |
| Radio de trabajo | El momento de carga aumenta rápidamente con el alcance | Comprobar la capacidad nominal de elevación en posiciones realistas de la pluma |
| Centro de carga | Las valvas largas y los adaptadores altos aumentan la palanca | Utilizar la altura instalada completa y la posición de la carga |
| Estabilidad de la máquina portadora | La elevación lateral suele ser la condición limitante | Comprobar por separado las tablas sobre el frente y lateral |
| Circuitos hidráulicos | Las mordazas y la rotación necesitan funciones independientes controlables | Confirmar control proporcional y recorrido de retorno |
| Interfaz del acoplador | Añade altura, masa y posible movimiento | Utilizar geometría aprobada y comprobaciones de bloqueo |
| Configuración de gran alcance | La masa permitida de la herramienta puede ser mucho menor | Seguir la tabla exacta de implementos de gran alcance |
CONFIGURACIÓN HIDRÁULICA
Control, presión y tendido de mangueras
La mayoría de las pinzas de demolición giratorias necesitan un circuito para apertura/cierre y otro para rotación, salvo que la máquina portadora utilice un sistema de control integrado. Los ajustes correctos son importantes porque un caudal excesivo puede provocar impactos en los topes de las valvas, mala modulación y calor innecesario. Una presión incorrecta puede dañar juntas o estructura sin mejorar el agarre útil.
- Circuito de mordazas: Ajuste el caudal para un movimiento controlable durante toda la carrera del cilindro, no solo para obtener el tiempo de apertura/cierre más rápido.
- Circuito de rotación: Utilice suficiente caudal para una alineación precisa; una alta velocidad rara vez es útil durante la manipulación con carga.
- Presión de alivio: Siga la especificación del implemento y verifique ambas direcciones cuando sea necesario.
- Control de carga: Compruebe alivio cruzado, protección anticavitación y funciones de freno o retención en el sistema de rotación.
- Línea de retorno: Evite una contrapresión excesiva que aumente el calor y reduzca la vida útil del motor o las juntas.
- Tendido de mangueras: Pruebe la rotación completa, el movimiento de la pluma y la articulación del acoplador sin estirar, pellizcar ni rozar.
- Puesta en servicio: Accione lentamente el implemento vacío y después compruebe fugas, temperatura y respuesta de control con cargas realistas.
CICLO DE TRABAJO
Dónde aportan más valor las pinzas de demolición
La pinza es más productiva cuando sustituye manipulación manual repetida, reposicionamiento de la máquina y caída incontrolada. Es ante todo una herramienta de manipulación y separación, incluso cuando su estructura de servicio pesado permite tirar y desmontar.

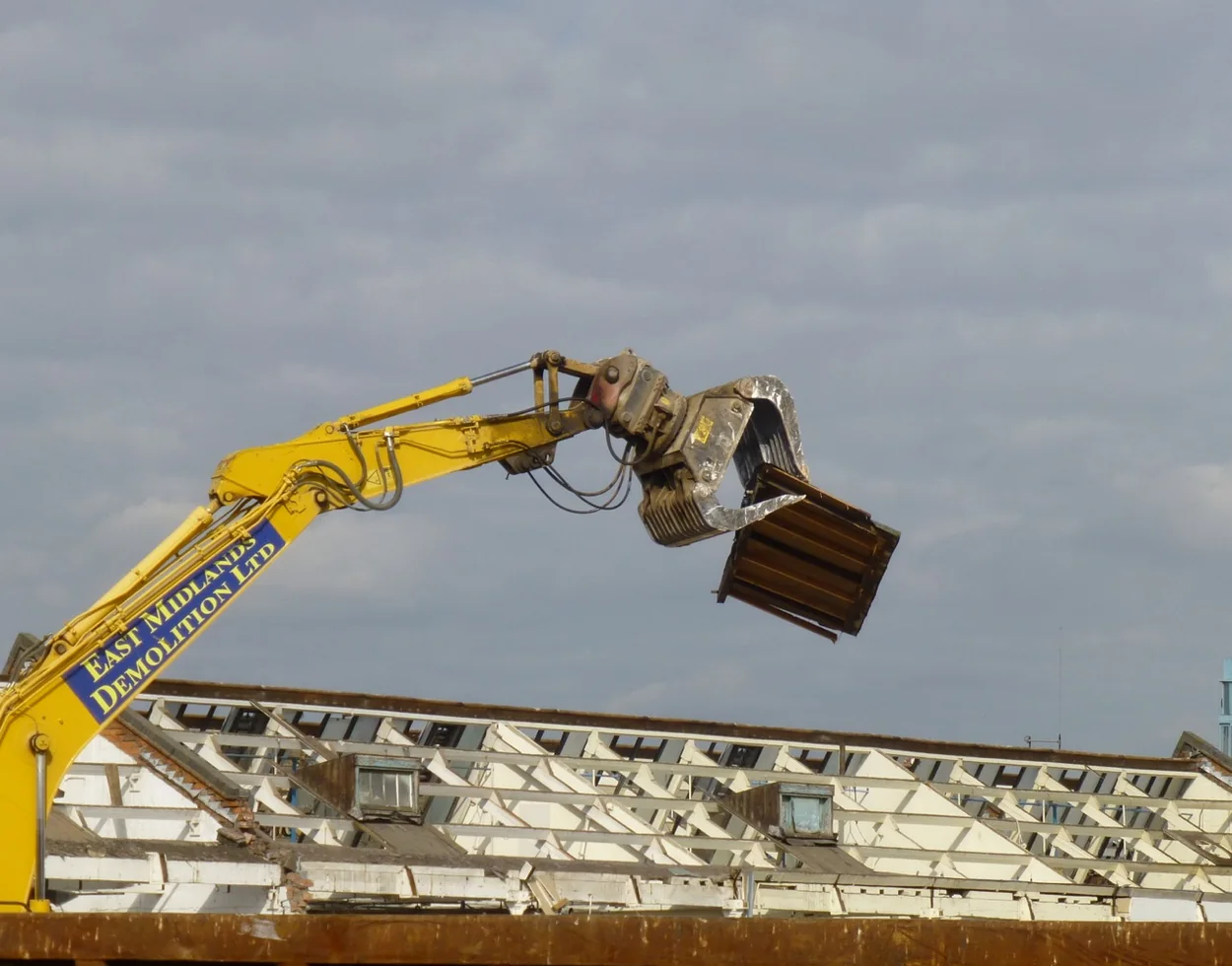

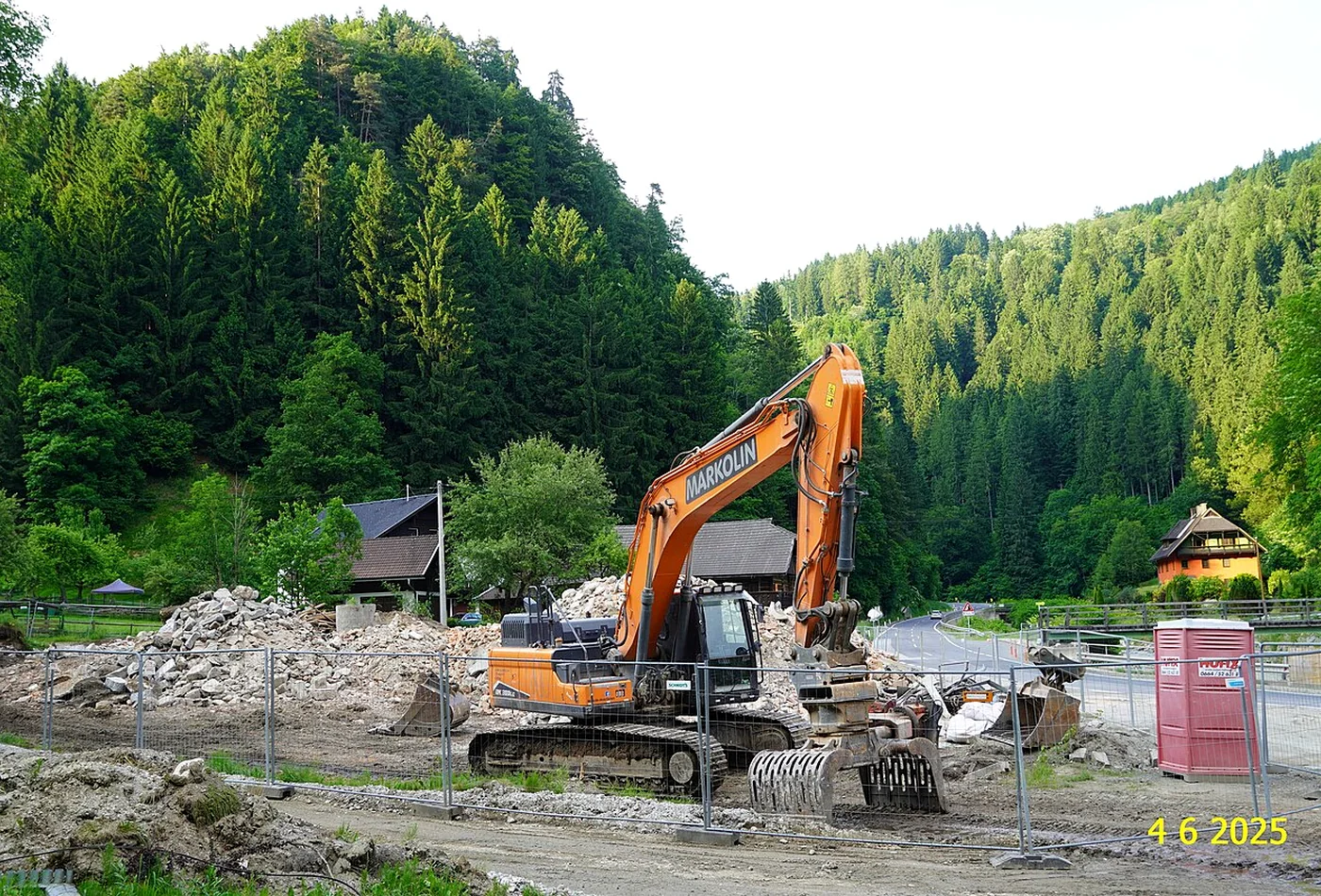

Deconstrucción selectiva
Retire cubiertas, revestimientos, madera, accesorios y elementos estructurales ligeros en una secuencia planificada. La rotación ayuda al operador a agarrar desde un ángulo controlado manteniendo estable la máquina portadora.

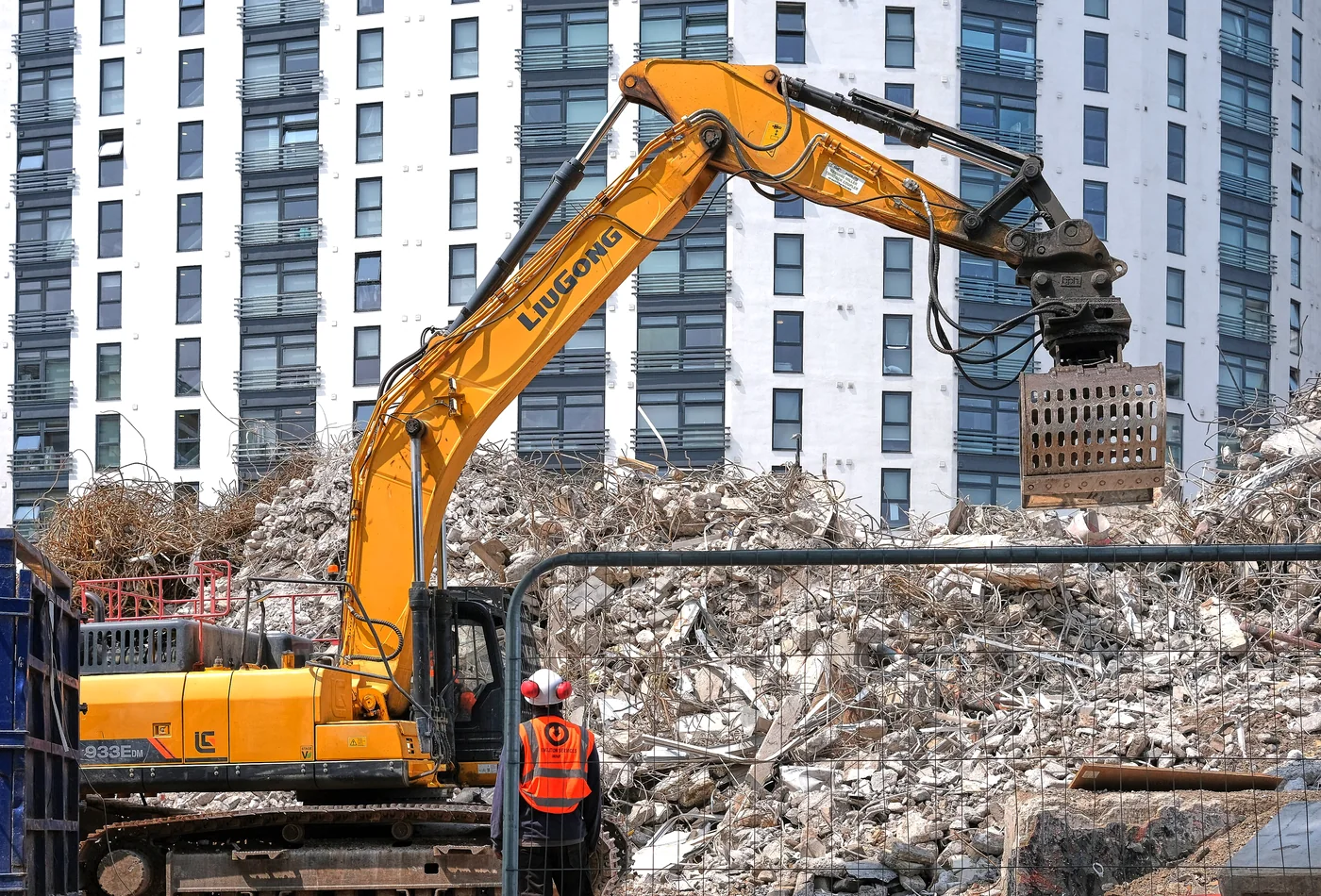

Demolición secundaria y limpieza
Manipule piezas después de que martillos, pulverizadores o cizallas hayan reducido la estructura. Separe hormigón, acero, madera y residuos mixtos antes de cargar o procesar.

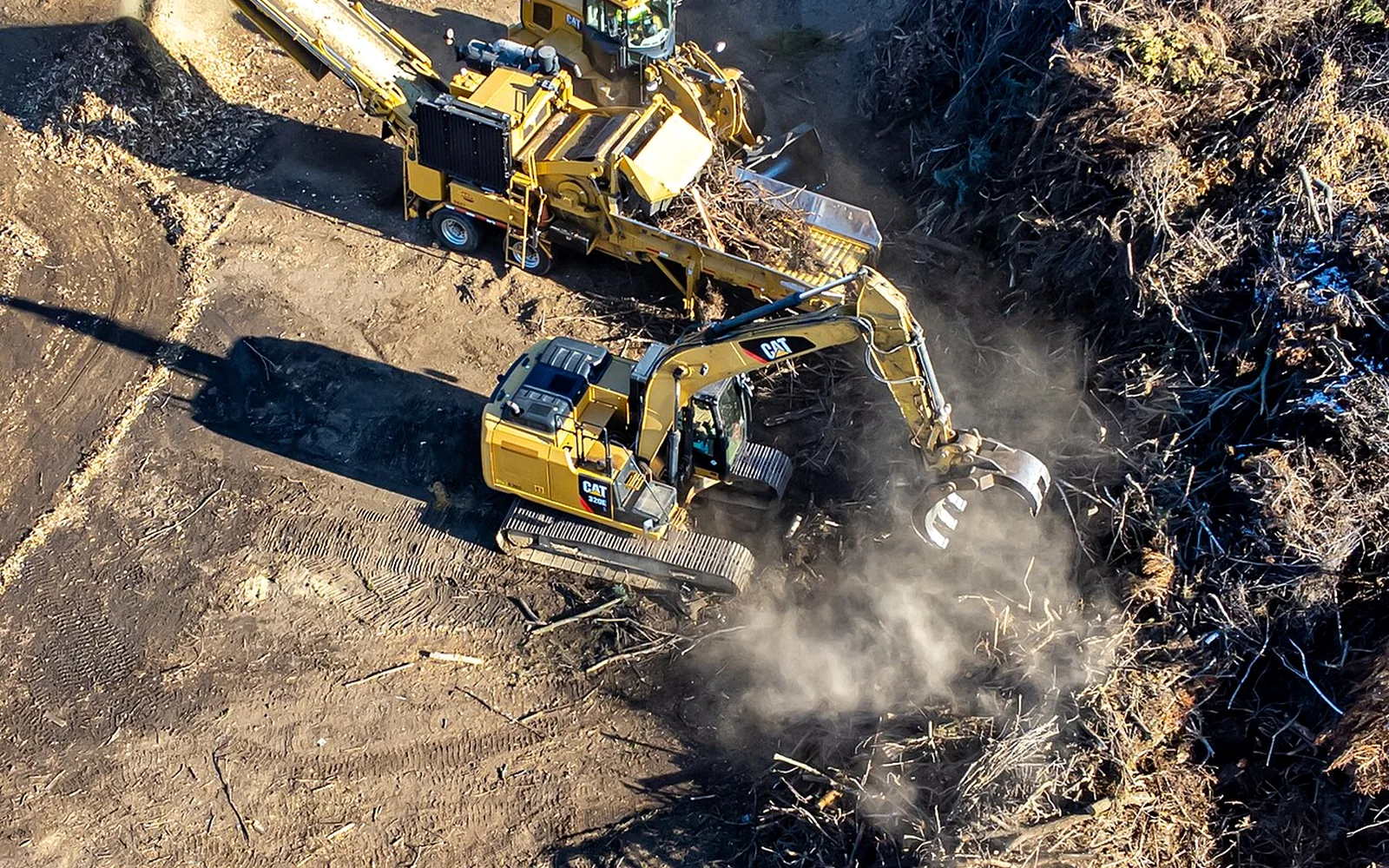

Alimentación y apilado
Coloque material en trituradoras, cribas o contenedores con orientación controlada. La valva debe retener la carga prevista sin superar la capacidad de la máquina portadora ni dañar equipos posteriores.

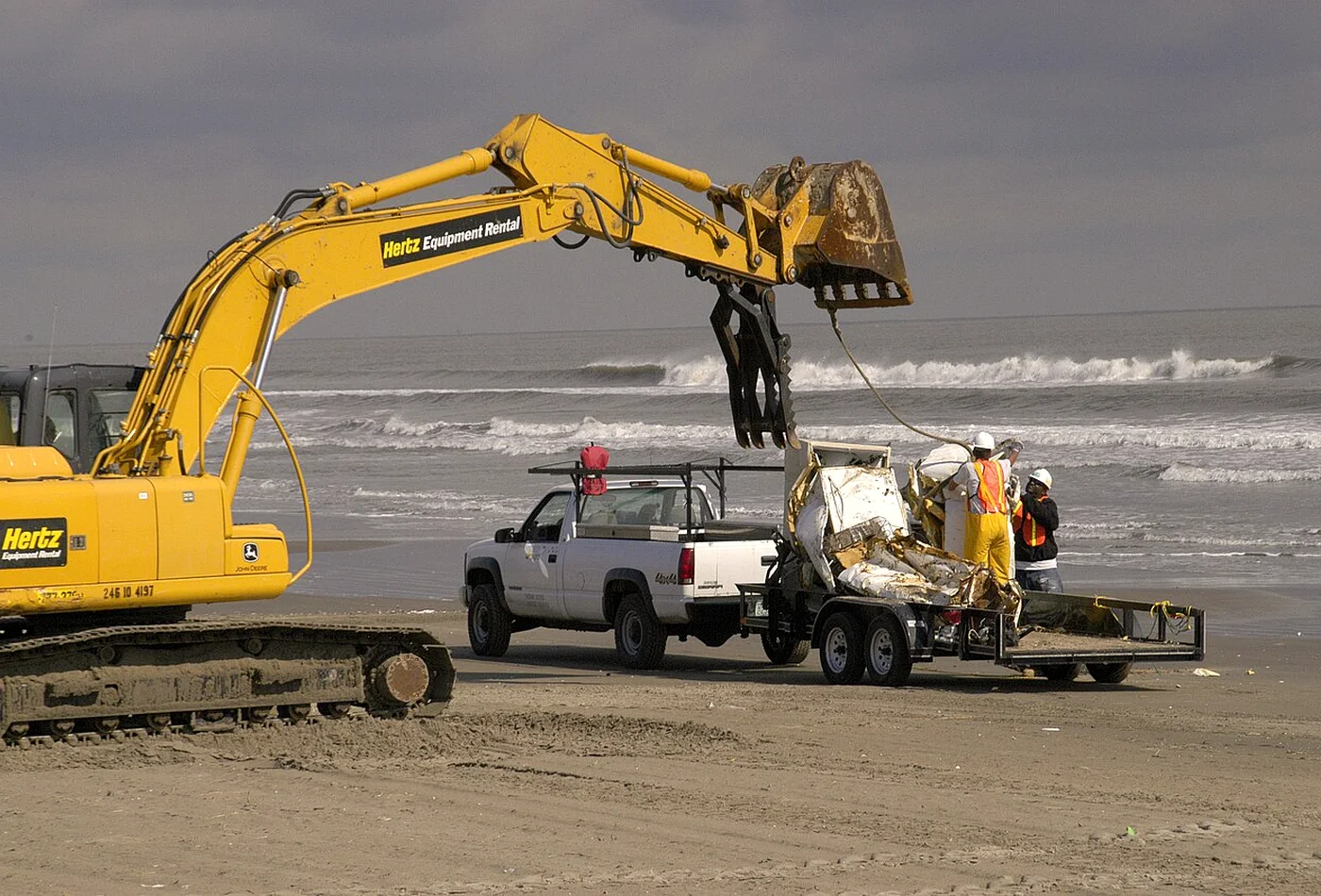

Recuperación y salvamento
Recupere componentes reutilizables o segregue material valioso cuando la precisión sea más importante que la máxima fuerza de trituración.

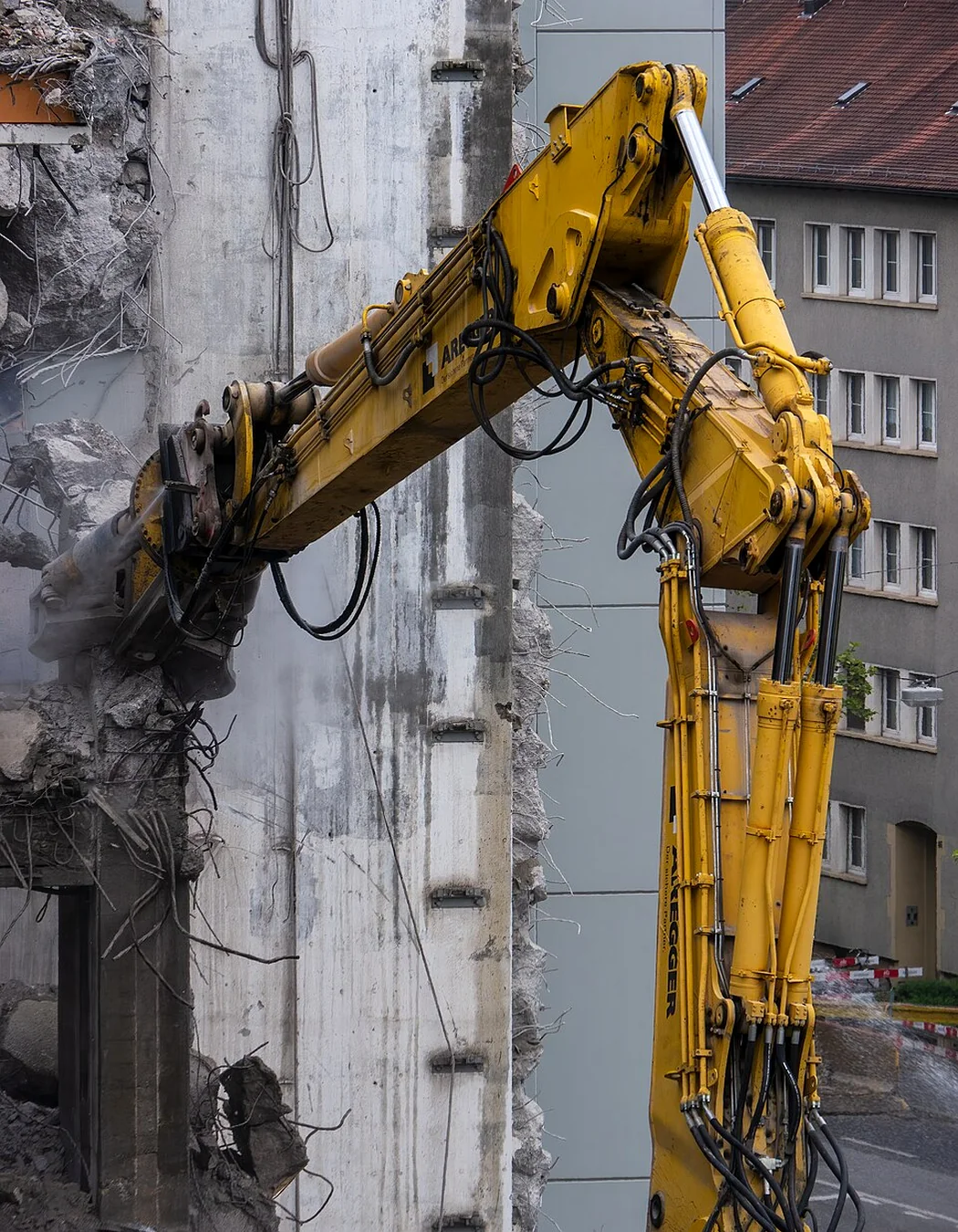

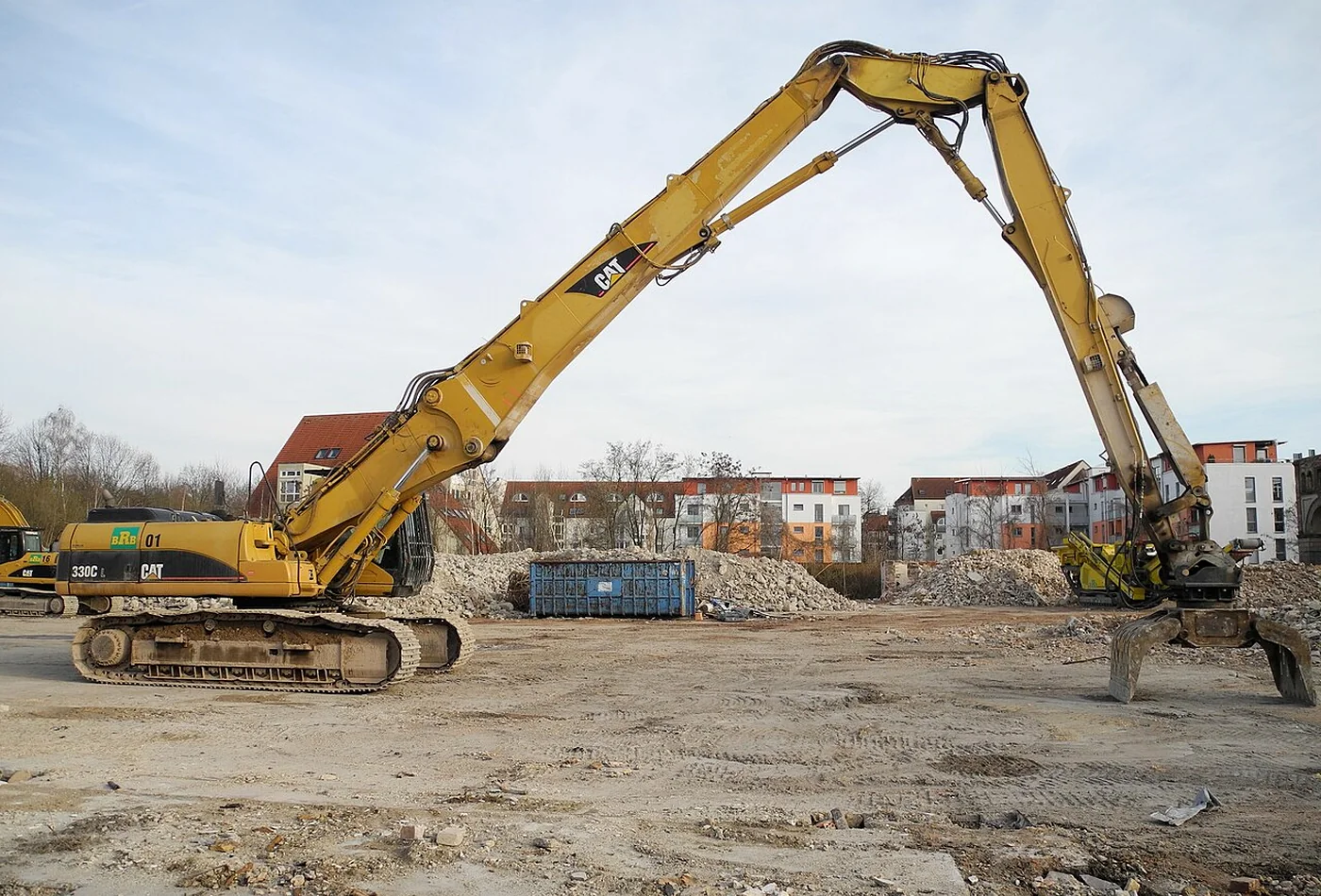

DEMOLICIÓN DE GRAN ALCANCE
Un bajo peso de herramienta puede importar más que el volumen de las valvas
En demolición de gran alcance se multiplica el efecto de cada kilogramo en el extremo de la herramienta. Una pinza pesada puede reducir el área de trabajo permitida de la máquina portadora, limitar la carga de material o generar fuerzas dinámicas inaceptables. Utilice solo combinaciones cubiertas por la tabla de gran alcance y la aprobación del implemento.
Prioridades de selección para demolición de gran alcance
- Masa de herramienta verificada, incluidos adaptador y mangueras.
- Baja altura instalada para reducir la distancia al centro de carga.
- Agarre suficiente para retirada controlada sin volumen de valvas innecesario.
- Par de rotación suficiente para el material previsto a la altura de trabajo.
- Retención segura de la carga y control proporcional suave.
- Protección de mangueras frente a fragmentos que caen y durante toda la articulación de la pluma.
- Una secuencia de demolición que evite tirar material sin apoyo hacia la máquina.
Nunca suponga que una pinza aprobada para una pluma estándar está automáticamente aprobada para un frontal de gran alcance. La configuración del frontal, el contrapeso y la masa permitida de la herramienta deben tratarse como un sistema diseñado en conjunto.
FUNCIONAMIENTO SEGURO
Planificar la zona de exclusión y la trayectoria de carga
Los escombros de demolición pueden romperse, girar, deslizarse o liberar energía almacenada sin aviso. Un trabajo seguro con pinza depende del estudio de la estructura, la secuencia de demolición, la posición de la máquina, la visibilidad y la comunicación, no solo de la capacidad del implemento.
- Establezca una zona de exclusión para material que cae, cargas oscilantes y movimiento de la máquina.
- Identifique servicios, materiales peligrosos, muros inestables y elementos estructurales sin apoyo antes de comenzar el trabajo.
- Aproxímese a las cargas de modo que una liberación repentina se aleje de la cabina y de la máquina portadora siempre que sea posible.
- No transporte material suspendido sobre personas, vehículos ocupados o zonas de trabajo sin protección.
- Mantenga las cargas bajas durante el desplazamiento y evite pendientes laterales o giros bruscos con una carga elevada.
- No utilice la rotación para arrancar material cuando el implemento no esté clasificado para ese caso de carga.
- Utilice las pantallas, protecciones y protección de cabina especificadas para la tarea de demolición.

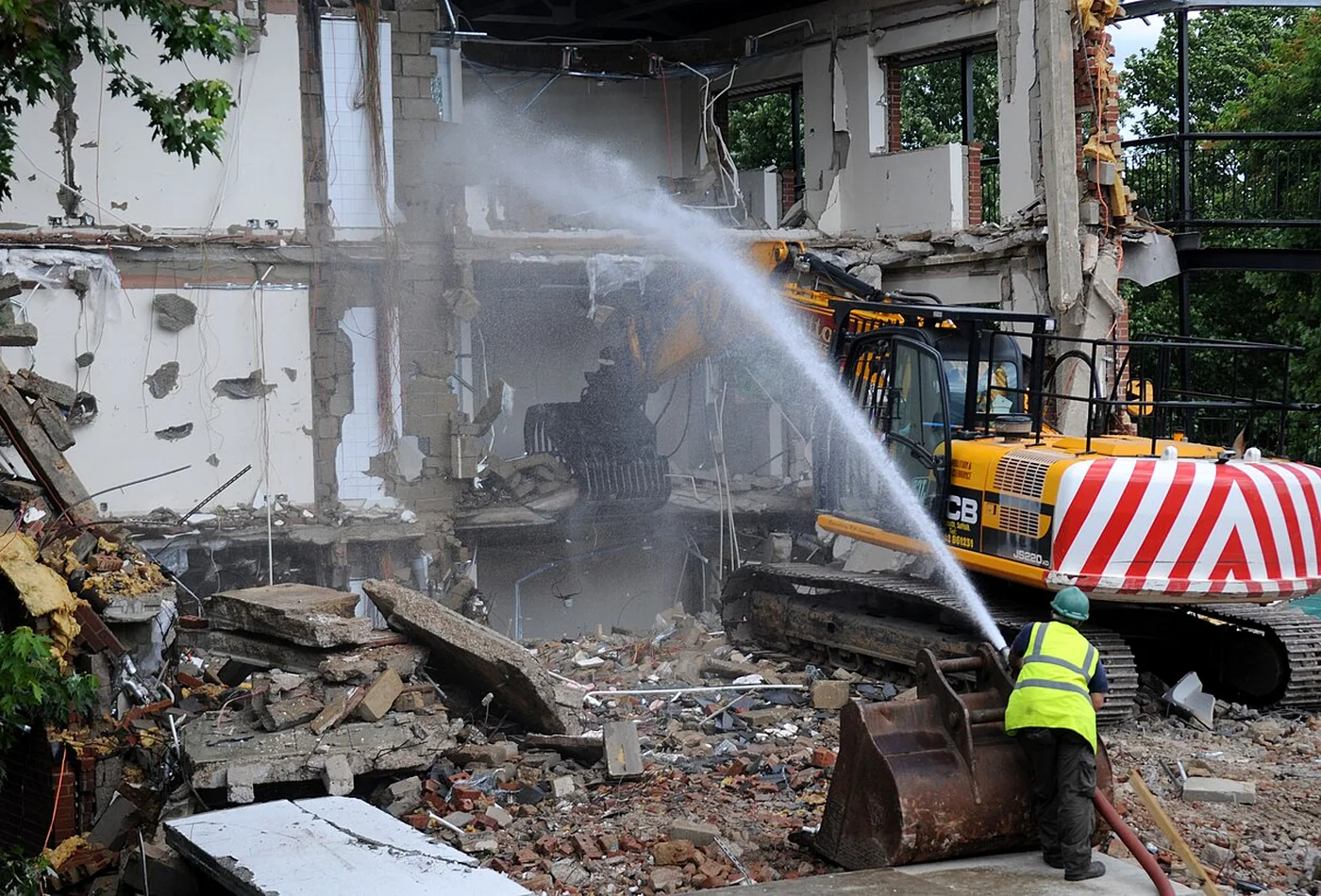

- Coordine la supresión de polvo sin colocar trabajadores dentro de la zona de peligro del implemento o de colapso.
- Deténgase si el operador pierde de vista el implemento, la carga o la persona de señales acordada.
MANIPULACIÓN DEL IMPLEMENTO
Transporte, estacionamiento y cambio de implementos
Una pinza segura durante el funcionamiento puede seguir generando riesgo cuando está desconectada. Su centro de gravedad cambia con la posición de las valvas y un cabezal giratorio puede permitir movimientos incontrolados si el implemento no se estaciona correctamente.
- Utilice la posición de estacionamiento recomendada por el fabricante y una superficie nivelada y resistente.
- Cierre o apoye las valvas para que no puedan moverse inesperadamente después de liberar la presión.

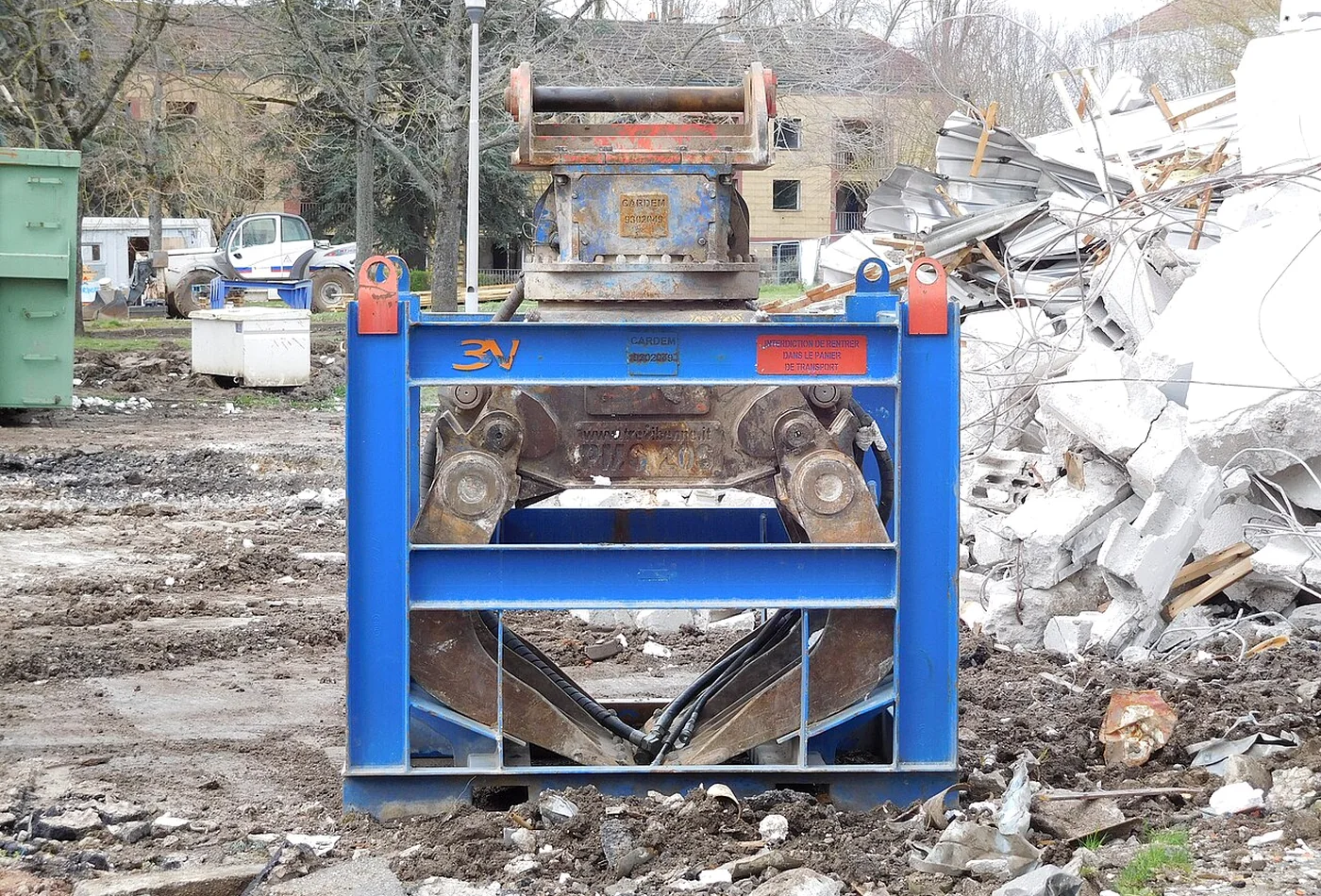

- Utilice un bastidor estable de transporte o almacenamiento cuando el implemento no pueda apoyarse de forma segura por sí mismo.
- Libere la presión hidráulica antes de desconectar y proteja los acoplamientos frente a contaminación.
- Tape las mangueras, manténgalas alejadas del suelo y evite que el rotador descanse sobre racores vulnerables.
- Verifique el bloqueo del acoplador, el dispositivo de seguridad y las conexiones hidráulicas después de cada cambio de implemento.
- Realice una prueba funcional a baja altura antes de devolver la máquina a la zona de demolición.
FLUJO DE TRABAJO DE IMPLEMENTOS
Combinar la pinza con herramientas especializadas
Una pinza de demolición rara vez realiza todo el proyecto por sí sola. Una configuración eficiente utiliza cada implemento para la tarea para la que fue diseñado y luego deja que la pinza controle el flujo de material entre etapas.
Secuencia típica
- Desmonte y clasifique componentes más ligeros con la pinza.
- Rompa hormigón masivo con un martillo hidráulico o procesador de hormigón.
- Corte acero estructural con una cizalla o una mordaza de multiprocesador.
- Utilice la pinza para retirar piezas sueltas y exponer la siguiente zona de trabajo.
- Separe los flujos de material antes de cargar, triturar o reciclar.
- Finalice con un cucharón, implemento de cribado o imán cuando el material restante lo requiera.
Comparar martillos hidráulicos o Comparar pinzas de clasificación Antes de decidir qué herramienta debe liderar el ciclo de trabajo.
VIDA ÚTIL
Puntos de desgaste y mantenimiento preventivo
El polvo de demolición, los finos de hormigón y las cargas de impacto convierten rápidamente pequeñas holguras en desgaste estructural. Una breve inspección diaria es más económica que reconstruir alojamientos ovalados, estructuras de valvas dañadas o un rodamiento de rotación contaminado.
Inspección diaria
Compruebe grietas, tornillos flojos, fugas de aceite, daños en mangueras, desalineación de valvas, desgaste de filos y holgura inusual antes de trabajar y después de cualquier impacto fuerte.
Pasadores y casquillos
Engrase con el intervalo especificado y mida la holgura antes de que los casquillos desgastados dañen el cuerpo principal o las orejas de las valvas.
Sistema de rotación
Inspeccione la holgura del rodamiento, tornillos de montaje, juntas, conexiones del motor y ruidos o deriva anormales durante la rotación con carga.
Filos y puntas
Reconstruya o sustituya los componentes de desgaste antes de que la placa base de la valva se convierta en superficie de contacto o se pierda la geometría de cierre.
Cilindro y válvulas
Proteja el vástago frente a impactos, mantenga los pivotes alineados e investigue rápidamente calor, deriva o pérdida de fuerza de retención.
Estructura y soldaduras
Limpie las zonas de inspección y compruebe transiciones de alta tensión, soportes de pivotes, placas adaptadoras y bloques de tope en busca de grietas.
Lista de comprobación de mantenimiento
- Retire suficientes residuos para poder ver soldaduras, pasadores, mangueras y cabezas de tornillos.
- Confirme que las puntas de las valvas se encuentran uniformemente y que los topes mecánicos contactan según lo previsto.
- Compruebe los dispositivos de retención de pivotes y todos los elementos de fijación entre rotador, cuerpo y adaptador.
- Mida el desgaste de filos, puntas y placas laterales respecto a los límites de reparación.
- Inspeccione aceite hidráulico alrededor de juntas de cilindros, uniones giratorias, motor y bloque de válvulas.
- Inspeccione la abrasión de las mangueras durante toda la rotación, no solo en la posición estacionada.
- Registre las grietas o holguras en desarrollo para poder planificar la reparación antes del siguiente proyecto.
- Después de soldaduras o reparaciones estructurales, siga los requisitos de material y procedimiento del fabricante del implemento.
LISTA DE COMPROBACIÓN DE SELECCIÓN
Información que debe recopilarse antes de solicitar una oferta
Una oferta útil necesita más que el modelo de excavadora. Proporcione al proveedor la configuración completa de la máquina portadora y una descripción realista del trabajo.
| Información | Ejemplos de información que debe proporcionarse | Por qué cambia la selección |
|---|---|---|
| Máquina portadora | Marca, modelo, masa operativa, pluma, balancín, contrapeso | Define la tabla de elevación y la disponibilidad hidráulica |
| Montaje | Dimensiones de pasadores, marca/tipo de acoplador, tiltrotator o montaje directo | Determina geometría, masa y diseño del adaptador |
| Material | Hormigón, ladrillo, madera, residuos mixtos, acero, residuos voluminosos | Determina el estilo de valvas, el paquete de desgaste y el agarre necesario |
| Carga más grande | Dimensiones, masa probable y dónde debe sujetarse | Afecta a la apertura, la palanca y la estabilidad de la máquina portadora |
| Radio de trabajo | Alcance típico y máximo, sobre el frente o lateral | Determina la masa instalada y cargada permitida |
| Hidráulica | Caudal, presión, línea de retorno, circuitos y controles | Determina la velocidad de las funciones y la compatibilidad |
| Ciclo de trabajo | Horas al día, demolición primaria, clasificación o limpieza | Determina la clase estructural y de desgaste |
| Límites de la obra | Gran alcance, acceso confinado, anchura de transporte, polvo y contaminación | Cambia la masa, dimensiones y protección de la herramienta |
Buena práctica: Solicite la masa instalada completa, plano dimensional, límites hidráulicos, orientación de carga o servicio, compatibilidad con acopladores, lista de piezas de desgaste e intervalos de mantenimiento. Compare estos valores entre proveedores en lugar de comparar solo clases nominales de máquinas portadoras.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre pinzas de demolición
¿Puede una pinza de demolición triturar hormigón?
Puede romper piezas pequeñas o debilitadas mediante agarre y manipulación, pero no sustituye a un pulverizador de hormigón o multiprocesador. Utilizar repetidamente las puntas de las valvas como mordazas trituradoras puede sobrecargar pivotes, filos y el sistema de rotación.
¿Es necesaria la rotación continua?
No siempre. La rotación continua mejora mucho el ángulo de aproximación y la colocación, especialmente sin tiltrotator. Una pinza fija puede ser más ligera, sencilla y robusta cuando la máquina portadora ya ofrece suficiente libertad de orientación.
¿Qué tamaño debe tener la apertura de la pinza?
La apertura útil debe admitir el objeto habitual más grande con un ángulo de aproximación realista. Una apertura muy grande normalmente aumenta el tamaño de las valvas, el peso y la palanca, por lo que no debe elegirse solo para piezas sobredimensionadas poco frecuentes.
¿Puede utilizarse la misma pinza para clasificación y demolición?
Muchas pinzas selectoras pueden hacer ambas cosas. Confirme que la estructura, los filos, los pivotes y el conjunto de rotación están clasificados para el trabajo de demolición previsto y que el implemento no es demasiado pesado para ciclos habituales de clasificación.
¿Qué limita una pinza en una excavadora de gran alcance?
La masa permitida de la herramienta, el centro de carga, el radio de trabajo, la estabilidad de la máquina portadora y la carga dinámica suelen ser los límites principales. Utilice la tabla de la configuración exacta de gran alcance y la aprobación del fabricante.
¿Por qué gira lentamente la pinza bajo carga?
Las posibles causas incluyen caudal bajo, limitación de presión, momento de carga excesivo, componentes de motor o rodamiento desgastados, alta presión de retorno o un problema de freno/válvula. Deténgase y diagnostique en lugar de aumentar la presión sin aprobación.
¿Con qué frecuencia deben engrasarse pasadores y casquillos?
Siga el manual del implemento y ajuste según polvo, agua y ciclo de trabajo. La demolición suele requerir más atención que la manipulación general. La grasa debe purgar contaminantes y la inspección debe confirmar que la lubricación llega a todos los cojinetes.
¿Cuál es el error de dimensionado más común?
Seleccionar solo por tonelaje de la excavadora o volumen de las valvas. La masa instalada completa, el radio de trabajo, la densidad de la carga, la altura del acoplador y la tabla de elevación de la máquina portadora determinan si la combinación es productiva y segura.
CONTINUAR INVESTIGANDO
Comparar los implementos a lo largo del ciclo de demolición
Utilice el centro de demolición para obtener una visión completa de los implementos o compare pinzas de clasificación y martillos hidráulicos antes de definir la siguiente guía individual o especificación de compra.
